LPF-90D-20

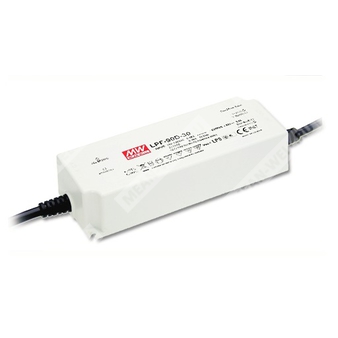

LPF-90D-20 - AC/DC светодиодный драйвер постоянного тока для светодиодных светильников и промышленных систем освещения.
Расшифровка партномера
| Партномер | Расшифровка |
| LPF | Серия источников питания для светодиодного освещения |
| 90D | Мощность 90 Вт, серия с функцией диммирования |
| 20 | Номинальное выходное напряжение 20 В |
Назначение и краткое описание
LPF-90D-20 представляет собой AC/DC светодиодный драйвер мощностью 90 Вт с режимом стабилизации тока. Изделие рассчитано на питание светодиодных модулей от сети переменного или постоянного тока, обеспечивает работу в широком диапазоне входного напряжения и поддерживает трехрежимное диммирование. Корпус выполнен в пластмассовом исполнении с классом защиты II, устройство предназначено для применения в системах внутреннего и наружного освещения, а также в промышленных и специализированных световых установках.
Особенности
- Стабилизация выходного тока.
- Встроенная активная коррекция коэффициента мощности.
- Пластмассовый корпус с конструкцией класса II.
- Устройство класса 2.
- Степень защиты IP67.
- Функция диммирования 3 в 1.
- Типичный срок службы более 50 000 часов.
- Работа в режиме свободной конвекции без вентилятора.
- Исполнение HL для применения в местах класса I, раздел 2, с классификацией опасных зон.
Области применения
- Панельное светодиодное освещение.
- Светодиодные downlight-светильники.
- Декоративное освещение.
- Светодиодное туннельное освещение.
- Бегущие и информационные вывески.
- Применение в местах класса I, раздел 2, с классификацией опасных зон.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В переменного тока; 127–431 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | Не менее 0,97 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,95 при 277 В AC, при полной нагрузке |
| КПД, тип. | 89% |
| Входной ток | 0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток, тип. | 70 А, длительность импульса 435 мкс, измерение при 50% Ipeak и 230 В AC; по NEMA 410 |
| Ток утечки | Менее 0,75 мА при 240 В AC |
| Устойчивость к помехам | Соответствует BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 20 В |
| Диапазон напряжения постоянного тока | 12–20 В |
| Номинальный выходной ток | 4,5 А |
| Номинальная выходная мощность | 90 Вт |
| Токовая пульсация | Не более 5,0% при номинальном токе |
| Допуск по току | ±5,0% |
| Предел тока перегрузки | 95–108% |
| Режим при перегрузке | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Режим при перенапряжении | Отключение выходного напряжения, восстановление после повторного включения питания |
| Время запуска и нарастания | 1200 мс, 200 мс при 115 В AC; 500 мс, 200 мс при 230 В AC |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC |
Характеристики диммирования
| Параметр | Значение |
| Тип диммирования | 3 в 1 |
| Способы управления | 1–10 В DC, сигнал PWM 10 В, сопротивление |
| Диапазон PWM | 100 Гц – 3 кГц |
| Ток источника диммирования | 100 мкА, тип. |
| Условие подключения | DIM- не подключать к -V |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура корпуса | От -40 до +70 °C |
| Максимальная температура корпуса | +70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | От -40 до +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 5G, по 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Снижение параметров по высоте | 3,5 °C/1000 м для моделей без вентилятора при высоте более 2000 м |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | 95–108%, ограничение постоянного тока |
| Защита от перенапряжения | 18–21 В |
| Защита от перегрева | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P–O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и помехоустойчивость
| Параметр | Значение |
| Эмиссия | Соответствует BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Иммунитет | Соответствует BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry; устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
Надежность и ресурс
| Параметр | Значение |
| MTBF | 3110,7 тыс. часов минимум по Telcordia SR-332 (Bellcore); 267,3 тыс. часов минимум по MIL-HDBK-217F при 25 °C |
| Типичный срок службы | Более 50 000 часов при Tcase около 70 °C или ниже |
Стандарты безопасности
| Параметр | Значение |
| Нормативы | UL8750 (type HL), CSA C22.2 No.250.13-12, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; проектирование по UL60950-1 |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 161 × 61 × 36 мм |
| Масса | 0,7 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 20 шт. |
| Масса упаковки | 15 кг |
| Объем упаковки | 0,73 куб. фута |
Подключение
| Провод сети переменного тока | Коричневый — AC/L; синий — AC/N |
| Выход на светодиодную нагрузку | Красный — +V; черный — -V |
| Линии диммирования | Фиолетовый — DIM+; розовый — DIM- |
Примечания
1. Все параметры, не оговоренные отдельно, измерены при 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. См. раздел о способах управления светодиодным модулем.
3. Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск включает допуск установки, регулирование по линии и по нагрузке.
5. Возможен дерейтинг при низком входном напряжении; см. статические характеристики.
6. Время запуска измеряется при первом холодном пуске; повторное включение может увеличивать время запуска.
7. Драйвер рассматривается как компонент, работающий в составе конечного изделия; ЭМС должна подтверждаться заново на уровне готового оборудования.
8. Для выполнения требований актуального регламента ErP для светильников данный драйвер может использоваться только за выключателем и не должен быть постоянно подключен к сети.
9. Типичный срок службы более 50 000 часов достижим при Tcase, особенно в контрольной точке tc (или TMP по DLC), около 70 °C или ниже.
10. См. заявление о гарантии на веб-сайте MEAN WELL.
11. Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте свыше 2000 м.
12. Для особенностей применения и мер предосторожности при обеспечении водозащиты см. руководство пользователя перед применением.
