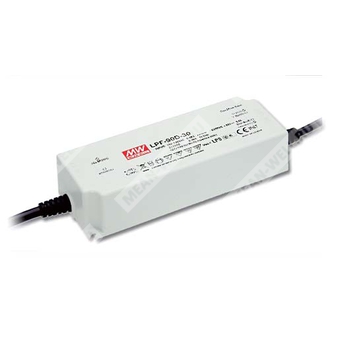

LPF-90D-24
LPF-90D-24 - светодиодный драйвер постоянного тока мощностью 90 Вт для питания LED-нагрузок и систем диммирования.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPF | Серия светодиодных драйверов MEAN WELL |
| 90 | Номинальная мощность 90 Вт |
| D | Исполнение с функцией диммирования 3 в 1 |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
LPF-90D-24 представляет собой AC/DC светодиодный драйвер с режимом стабилизации тока, предназначенный для прямого питания светодиодов и светодиодных модулей. Устройство рассчитано на применение в системах панельного освещения, downlight, декоративного и туннельного освещения, в световых вывесках, а также в решениях, где требуется промышленная эксплуатация во влажной или запылённой среде.
Модель работает в широком диапазоне входного напряжения, поддерживает 3-в-1 диммирование и имеет встроенную коррекцию коэффициента мощности. Конструкция выполнена в пластиковом корпусе с исполнением класса II и степенью защиты IP67, что допускает применение внутри и вне помещений.
Описание
Серия LPF-90D — это 90-ваттный AC/DC LED-драйвер с постоянным выходным током. Модель LPF-90D-24 работает от сети переменного тока 90–305 В и от постоянного напряжения 127–431 В. Номинальное выходное напряжение составляет 24 В, а постоянный ток — 3,75 А. Серия охватывает варианты с номинальным выходным напряжением от 15 В до 54 В.
Благодаря высокому КПД до 90,5% и бесвентиляторной конструкции серия рассчитана на работу при температуре корпуса от -40 до +70 °C при свободной конвекции. Защита IP67 позволяет использовать изделие в сухих, влажных и мокрых условиях эксплуатации.
Драйвер оснащён функцией 3-в-1 диммирования, позволяющей регулировать выходной ток с помощью:
- добавочного напряжения 1–10 В DC;
- сигнала ШИМ 10 В;
- добавочного сопротивления.
Рекомендуется прямое подключение к светодиодам. Для синхронного диммирования допускается использование нескольких драйверов, при этом ток источника диммирования составляет 100 мкА тип.
Расшифровка применения
- освещение светодиодных панелей;
- светодиодные downlight-системы;
- декоративное освещение;
- туннельное освещение;
- световые вывески;
- взрывоопасные зоны класса I, Division 2, исполнение типа HL.
Основные особенности
- режим стабилизации постоянного тока;
- пластиковый корпус с конструкцией класса II;
- встроенная активная коррекция коэффициента мощности;
- источник питания класса 2;
- степень защиты IP67 для внутреннего и наружного монтажа;
- функция диммирования 3 в 1;
- типичный ресурс более 50 000 часов;
- широкий диапазон входного напряжения;
- поддержка эксплуатации при низких и высоких температурах корпуса.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC, 127–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 0,95 А / 115 В AC; 0,5 А / 230 В AC; 0,4 А / 277 В AC |
| Пусковой ток | 70 А тип. при длительности 435 мкс, измерение при 50% Ipeak, 230 В AC; по NEMA 410 |
| Ток утечки | Менее 0,75 мА / 240 В AC |
| Коэффициент мощности | PF ≥ 0,97 / 115 В AC; PF ≥ 0,96 / 230 В AC; PF ≥ 0,95 / 277 В AC при полной нагрузке |
| Полные гармонические искажения | < 20% при нагрузке ≥ 60% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Диапазон постоянного тока | 14,4–24 В |
| Номинальный выходной ток | 3,75 А |
| Номинальная выходная мощность | 90 Вт |
| Допуск по току | ±5,0% |
| Пульсации тока | До 5,0% при номинальном токе |
| Время запуска, нарастания | 1200 мс, 200 мс / 115 В AC; 500 мс, 200 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC |
| Диапазон области постоянного тока | 14,4–24 В |
| Выходное ограничение по току | 95–108% |
Параметры защиты
| Параметр | Значение |
| Защита от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 23–27 В |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | Tcase = -40…+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Снижение параметров по высоте | 3,5 °C/1000 м для моделей без вентилятора при высоте более 2000 м |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No.250.13-12, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; проектирование по UL60950-1 |
| Излучение ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry, перенапряжение line-line 2 кВ, EAC TP TC 020 |
Параметры надежности и габариты
| Параметр | Значение |
| MTBF | 3110,7 тыс. ч минимум, Telcordia SR-332 (Bellcore); 267,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 161 × 61 × 36 мм |
| Масса | 0,7 кг |
| Упаковка | 20 шт. / 15 кг / 0,73 CUFT |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. См. раздел «Методы управления светодиодным модулем».
3. Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск включает допуск на запуск, регулирование по сети и регулирование по нагрузке.
5. При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика».
6. Время запуска измеряется при первом холодном пуске. Повторные включения и отключения драйвера могут увеличить время запуска.
7. Драйвер является компонентом, предназначенным для работы в составе конечного изделия. Поскольку ЭМС зависит от всей установки, производитель конечного изделия должен повторно подтвердить соответствие ЭМС на уровне всей системы.
8. Для выполнения требований актуального регламента ErP для светильников данный LED-драйвер может использоваться только за выключателем, без постоянного подключения к сети.
9. Серия соответствует типичному ресурсу более 50 000 часов при температуре корпуса, особенно в контрольной точке tc (или TMP по DLC), около 70 °C или ниже.
10. Актуальные сведения по гарантии следует запрашивать на веб-сайте производителя.
11. Снижение допустимой температуры окружающей среды на 3,5 °C/1000 м применяется для моделей без вентилятора при высоте эксплуатации более 2000 м (6500 ft).
12. Для применения и указаний по монтажу с обеспечением IP-защиты следует предварительно ознакомиться с руководством пользователя.
Механические данные
Корпус серии LPF-90D выполнен в компактном прямоугольном исполнении. На стороне сети используются провода AC/L и AC/N, на стороне нагрузки — выходные провода V+ и V-, а также провода диммирования DIM+ и DIM-.
Рекомендуемое направление монтажа приведено в документе; корпус допускает установку с учётом требований по теплоотводу и обеспечению степени защиты IP67.
