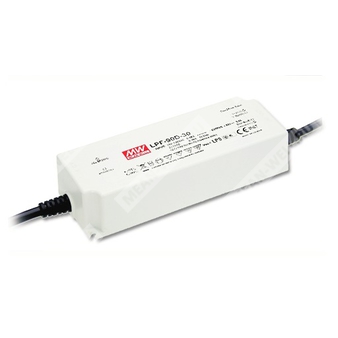

LPF-90D-30 - герметичный источник питания для светодиодов с постоянным током, 3-в-1 диммированием и защитой IP67.
Расшифровка партномера
| Позиция | Расшифровка |
| LPF | Серия светодиодных источников питания Mean Well |
| 90D | Номинальная мощность 90 Вт, исполнение с функцией диммирования |
| 30 | Номинальное выходное напряжение 30 В |
Назначение и особенности
LPF-90D-30 представляет собой AC/DC драйвер для светодиодов мощностью 90 Вт с режимом стабилизации тока. Устройство предназначено для прямого питания светодиодных нагрузок и рассчитано на эксплуатацию в составе светотехнических систем общего и промышленного назначения.
Серия LPF-90D работает от сети переменного тока 90–305 В и от источников постоянного тока 127–431 В. Для данной модификации выходное напряжение 30 В соответствует номинальному режиму, а рабочая зона постоянного тока составляет 18–30 В. Драйвер выполнен в герметичном корпусе, имеет степень защиты IP67 и допускает применение как внутри помещений, так и вне их.
Конструкция предусматривает активную коррекцию коэффициента мощности, класс II по изоляции корпуса, класс 2 по электробезопасности, а также функциональность 3-в-1 для управления яркостью. В документе указано, что серия выполнена без вентиляторного охлаждения и рассчитана на свободную воздушную конвекцию.
Области применения
- светодиодные панели;
- светодиодные светильники downlight;
- декоративное светодиодное освещение;
- светодиодное туннельное освещение;
- табло и бегущие строки;
- применение в зоне Class I, Division 2 hazardous locations для исполнения Type HL.
Характерные свойства
- режим стабилизации тока;
- пластиковый корпус с конструкцией класса II;
- встроенная активная коррекция коэффициента мощности;
- класс 2 по электробезопасности;
- степень защиты IP67;
- 3-в-1 диммирование;
- типовой срок службы более 50 000 часов;
- рабочий диапазон температуры корпуса до +70 °C;
- поддержка эксплуатации при свободной конвекции без вентилятора.
Вход
| Параметр | Значение |
| Входное напряжение | 90–305 В переменного тока, 127–431 В постоянного тока |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,96 при 230 В AC; PF ≥ 0,95 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | < 20% при нагрузке ≥ 60% для 115 В AC и 230 В AC; при нагрузке ≥ 75% для 277 В AC |
| Пусковой ток | 70 А, twidth = 435 мкс, измерение при 50% Ipeak, 230 В AC; по NEMA 410 |
| Потребляемый ток | 0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
| Допустимое число источников на автомат 16 А | 4 шт. для автомата типа B / 6 шт. для автомата типа C при 230 В AC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 30 В |
| Диапазон постоянного тока | 18–30 В |
| Номинальный выходной ток | 3 А |
| Номинальная выходная мощность | 90 Вт |
| Допуск по току | ±5,0% |
| Пульсации и шум | 5,0% максимум при номинальном токе |
| Время установки, время нарастания | 1200 мс, 200 мс при 115 В AC; 500 мс, 200 мс при 230 В AC |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC |
Защита
| Параметр | Значение |
| Перегрузка по току | 95–108%: ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Окружающая среда
| Параметр | Значение |
| Рабочая температура | Tcase = -40…+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, по 72 мин по осям X, Y, Z |
| Коррекция по высоте | Снижение допустимой температуры окружающей среды на 3,5 °C/1000 м для моделей без вентилятора при высоте более 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и помехоустойчивость
| Параметр | Значение |
| Излучаемые помехи | Соответствует BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствует BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry; импульсная помехоустойчивость line-line 2 кВ; EAC TP TC 020 |
Надежность и ресурс
| Параметр | Значение |
| MTBF | 3110,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 267,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типовой срок службы | Более 50 000 часов |
Стандарты безопасности
| Параметр | Значение |
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No.250.13-12, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; конструкция с учетом UL60950-1 |
Механические параметры
| Параметр | Значение |
| Габариты | 161 × 61 × 36 мм |
| Масса | 0,7 кг |
| Длина выводов | 300 ± 20 мм |
| Кабель со стороны сети | SJOW 17AWG × 2C, H05RN-F × 2 × 1,0 мм² |
| Кабель со стороны нагрузки | Style 2464 18AWG × 4C |
| Рекомендуемое направление монтажа | Согласно монтажной схеме документа |
Упаковка
| Параметр | Значение |
| Упаковка | 20 шт. / 15 кг / 0,73 CUFT |
Примечания
| 1 | Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел «Режимы управления светодиодным модулем». |
| 3 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, нагруженной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке. |
| 5 | При низком входном напряжении может потребоваться дерейтинг. См. раздел «Статическая характеристика». |
| 6 | Время включения измеряется при первом холодном старте. Повторные включения и выключения могут увеличить время установки. |
| 7 | Источник питания рассматривается как компонент, работающий в составе конечного изделия. Поскольку ЭМС зависит от полного исполнения, производитель конечного изделия обязан повторно подтвердить соответствие ЭМС на готовом изделии. |
| 8 | Для выполнения актуальных требований ErP по светотехническим изделиям данный драйвер может использоваться только за выключателем, без постоянного подключения к сети. |
| 9 | Типовой срок службы более 50 000 часов достигается при температуре Tcase, особенно в точке tc (или TMP, согласно DLC), около 70 °C или ниже. |
| 10 | Сведения о гарантийных обязательствах приведены на сайте производителя. |
| 11 | Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте выше 2000 м. |
| 12 | Для применения и требований по монтажу с учетом функции водозащиты IP следует обратиться к руководству пользователя перед эксплуатацией. |
