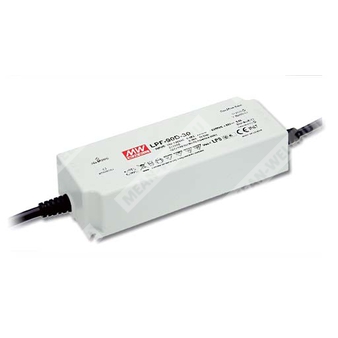

LPF-90D-36 - 90-ваттный драйвер постоянного тока для светодиодных систем с широким диапазоном входного питания и диммированием.
Обозначение модели
| Позиция в обозначении | Расшифровка |
| LPF | Серия источников питания для светодиодов |
| 90D | Номинальная мощность 90 Вт, исполнение с функцией диммирования |
| 36 | Номинальное выходное напряжение 36 В |
Назначение
LPF-90D-36 представляет собой AC/DC светодиодный драйвер с выходом в режиме постоянного тока. Устройство предназначено для питания LED-панелей, даунлайтов, декоративных светильников, туннельного освещения и указателей. Модель относится к серии с 3-в-1 диммированием и рассчитана на работу в составе осветительных систем как внутри помещений, так и вне помещений при соблюдении требований к монтажу.
Описание
Серия LPF-90D выполнена как источник питания для светодиодов с постоянным током на выходе. Драйвер работает от сети переменного или постоянного тока в широком диапазоне входного напряжения, обеспечивает высокую эффективность и предназначен для эксплуатации в условиях, где требуется герметичность, устойчивость к внешним воздействиям и возможность регулирования светового потока.
Для модели LPF-90D-36 характерны высокий коэффициент мощности, пониженные искажения входного тока, встроенная активная коррекция коэффициента мощности, защита от перегрузки, перенапряжения и перегрева, а также степень защиты корпуса IP67. Конструкция с пластиковым корпусом соответствует классу защиты II.
Особенности
- Режим стабилизации выходного тока.
- Входное питание AC/DC.
- Широкий диапазон входного напряжения.
- Высокая эффективность преобразования.
- Встроенная активная коррекция коэффициента мощности.
- Пластиковый корпус с конструкцией класса II.
- Степень защиты IP67.
- Функция диммирования 3-в-1.
- Типичный срок службы более 50 000 часов.
- Подходит для установки в сухих, влажных и сырых местах.
Применение
- Светодиодные панели.
- Светодиодные даунлайты.
- Декоративное светодиодное освещение.
- Туннельное освещение.
- Бегущие строки и световые указатели.
- Применение в зоне класса I, Division 2 для опасных зон классифицированного типа, исполнение HL.
Электрические параметры
| Параметр | LPF-90D-36 |
| Номинальное выходное напряжение | 36 В |
| Диапазон постоянного тока нагрузки | 21,6 ~ 36 В |
| Номинальный выходной ток | 2,5 А |
| Номинальная выходная мощность | 90 Вт |
| Допустимый диапазон регулирования постоянного тока | 95 ~ 108% |
| Ограничение по току | Режим постоянного ограничения тока, автоматическое восстановление после устранения неисправности |
| Диапазон перенапряжения на выходе | 41 ~ 46 В |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
| Ток пульсаций | 5,0% максимум при номинальном токе |
| Допуск по току | ±5,0% |
Входные параметры
| Параметр | LPF-90D-36 |
| Диапазон входного напряжения | 90 ~ 305 В переменного тока; 127 ~ 431 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,96 при 230 В AC; PF ≥ 0,95 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥ 60% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC |
| Входной ток | 0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток | 70 А, длительность 435 мкс, измерено при 50% Ipeak, при 230 В AC |
| Собственный ток утечки | <0,75 мА / 240 В AC |
| Время запуска | 1200 мс, 200 мс / 115 В AC; 500 мс, 200 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC |
Эксплуатационные параметры
| Параметр | LPF-90D-36 |
| Рабочая температура | Tcase = -40 ~ +70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Температура хранения | -40 ~ +80 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура коэффициента | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, по 72 мин. на оси X, Y, Z |
| MTBF | 3110,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 267,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электромагнитная совместимость и стойкость
| Параметр | LPF-90D-36 |
| Стойкость к помехам | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к перенапряжению линия-линия 2 кВ; EAC TP TC 020 |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
Защиты
| Параметр | LPF-90D-36 |
| Защита от перегрузки | 95 ~ 108%; режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 41 ~ 46 В; отключение выходного напряжения с восстановлением после повторного включения |
| Защита от перегрева | Отключение выходного напряжения с восстановлением после повторного включения |
Диммирование
Модель поддерживает функцию 3-в-1 диммирования между выводами DIM+ и DIM-. Поддерживаемые методы управления:
- добавочное напряжение 1 ~ 10 В DC;
- добавочный ШИМ-сигнал 10 В с частотой 100 Гц ~ 3 кГц;
- добавочное сопротивление.
Источник тока цепи диммирования от питания: 100 мкА тип. Выходной ток регулируется в зависимости от управляющего сигнала. При необходимости полного выключения светильника рекомендуется использовать внешнее отключение питания через выключатель и реле согласно схеме из документа.
Конструктивные данные
| Параметр | LPF-90D-36 |
| Габаритные размеры | 161 × 61 × 36 мм |
| Масса | 0,7 кг |
| Упаковка | 20 шт. / 15 кг / 0,73 CUFT |
| Исполнение корпуса | Пластиковый корпус, класс II |
| Степень защиты | IP67 |
| Тип монтажа | Рекомендуемое направление монтажа указано в чертеже |
Подключение
| Провод сети | AC/L коричневый, AC/N синий |
| Провод выхода | +V красный, -V чёрный |
| Провод диммирования | DIM+ фиолетовый, DIM- розовый |
| Рекомендуемые провода | SJOW 17AWG × 2C, H05RN-F × 2 × 1.0 мм², Style 2464 18AWG × 4C |
Стандарты и соответствие
| Параметр | LPF-90D-36 |
| Безопасность | UL8750 type HL, CSA C22.2 No.250.13-12, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; конструкция по UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Примечания
| 1 | Если не указано иное, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел по методам управления светодиодным модулем. |
| 3 | Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки. См. раздел статических характеристик. |
| 6 | Время запуска измеряется при первом холодном пуске. Повторное включение и выключение драйвера может увеличить время запуска. |
| 7 | Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Так как ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие ЭМС на готовом изделии. |
| 8 | Для выполнения требований актуального регламента ErP для светильников данный LED-драйвер может применяться только за выключателем, без постоянного подключения к сети. |
| 9 | Серия соответствует типичному сроку службы более 50 000 часов при Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже. |
| 10 | См. гарантийное заявление на веб-сайте MEAN WELL. |
| 11 | Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 12 | Для любого применения и предупреждений по монтажу с обеспечением водозащиты IP необходимо предварительно ознакомиться с руководством пользователя. |
