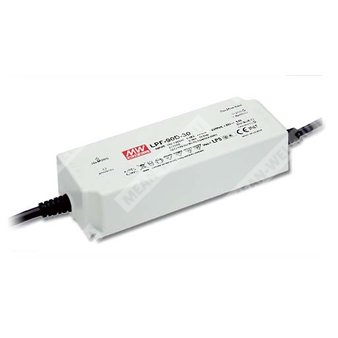

LPF-90D-42 - источник питания для светодиодных систем с постоянным током и функцией 3-в-1 диммирования.
Описание
LPF-90D-42 — это AC/DC светодиодный драйвер серии LPF-90D номинальной мощностью 90 Вт с режимом стабилизации тока. Модель рассчитана на питание светодиодных нагрузок с номинальным выходным напряжением 42 В и предназначена для применения в осветительных системах, где требуется высокая эффективность, защита от внешних воздействий и регулирование яркости.
Устройство работает в диапазоне входного напряжения 90–305 В переменного тока или 127–431 В постоянного тока. Для данной серии характерны высокий КПД, пассивное охлаждение без вентилятора, степень защиты IP67 и поддержка 3-в-1 диммирования: от 1 до 10 В постоянного напряжения, ШИМ-сигналом 10 В либо переменным резистором.
Серия LPF-90D предназначена для работы в системах светодиодного освещения, включая панельные светильники, даунлайты, декоративное освещение, тоннельное освещение и табло. Исполнение класса II, встроенная активная коррекция коэффициента мощности и режим постоянного тока делают изделие пригодным для промышленного и наружного применения.
Расшифровка партномера
| Партномер | Значение |
| LPF | Серия источников питания для светодиодов |
| 90D | Номинальная мощность 90 Вт, исполнение с диммированием |
| 42 | Номинальное выходное напряжение 42 В |
Назначение и особенности
- Режим стабилизации выходного тока.
- Выходная мощность 90 Вт.
- Номинальное выходное напряжение 42 В.
- Пластиковый корпус, конструкция класса II.
- Встроенная активная коррекция коэффициента мощности.
- Класс защиты IP67 для внутренней и наружной установки.
- Функция 3-в-1 диммирования.
- Типичный срок службы более 50 000 часов.
Области применения
- Светодиодное панельное освещение.
- Светодиодные даунлайты.
- Декоративное светодиодное освещение.
- Туннельное освещение.
- Мобильные и информационные табло.
- Тип HL для применения в опасных зонах класса I, Division 2.
Выходные параметры
| Параметр | Значение |
| Номинальное напряжение постоянного тока | 42 В |
| Номинальный ток | 2,15 А |
| Номинальная мощность | 90,3 Вт |
| Диапазон постоянного тока | 25,2–42 В |
| Пульсация тока | 5,0% максимум при номинальном токе |
| Допуск по току | ±5,0% |
| Режим ограничения по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 47–53 В, отключение выходного напряжения с последующим перезапуском |
| Защита от перегрева | Отключение выходного напряжения с последующим перезапуском |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В переменного тока или 127–431 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,96 при 230 В AC; PF ≥ 0,95 при 277 В AC, при полной нагрузке |
| Полный коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
| Пусковой ток | 70 А, длительность 435 мкс, измерение при 50% Ipeak и 230 В AC; соответствует NEMA 410 |
| Максимальное число источников на автомат 16 А | 4 шт. для автомата типа B; 6 шт. для автомата типа C при 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
Энергетические показатели
| Параметр | Значение |
| КПД | 90,5% |
Параметры защиты
| Параметр | Значение |
| Перегрузка по току | 95–108% |
| Характер перегрузки | Ограничение постоянного тока, автоматическое восстановление |
| Перенапряжение | 47–53 В |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Параметры изоляции и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25℃ / 70% RH |
| ЭМС-излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry; импульсная помехоустойчивость линия-линия 2 кВ; EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -40 … +70 ℃ |
| Максимальная температура корпуса | Tcase = +70 ℃ |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40 … +80 ℃, 10–95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 … 50 ℃) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, общая продолжительность 72 мин. по осям X, Y, Z |
| Поправка по высоте | Для высоты более 2000 м: снижение допустимой температуры окружающей среды на 3,5 ℃/1000 м для моделей без вентилятора |
Надёжность
| Параметр | Значение |
| MTBF | 3110,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 267,3 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
| Типичный срок службы | Более 50 000 часов |
Габаритные и конструктивные данные
| Параметр | Значение |
| Размеры | 161 × 61 × 36 мм |
| Масса | 0,7 кг |
| Упаковка | 20 шт.; 15 кг; 0,73 куб. фута |
| Корпус | Пластиковый |
| Класс защиты | IP67 |
| Конструктивное исполнение | Class II, Class 2 power unit |
Подключение и диммирование
| Параметр | Значение |
| Вход сети | AC/L: коричневый; AC/N: синий |
| Выход | +V: красный; -V: чёрный |
| Диммирование | DIM+: фиолетовый; DIM-: розовый |
| Способы диммирования | 1–10 В DC, 10 В PWM, переменный резистор |
| Ток источника диммирования | 100 мкА тип. |
| Диапазон PWM | 100 Гц … 3 кГц |
| Подключение DIM- | Не подключать DIM- к -V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 ℃.
- См. раздел по методам управления светодиодным модулем.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оканчивающейся параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
- Может потребоваться снижение нагрузки при низком входном напряжении; см. раздел по статической характеристике.
- Время установления измеряется при первом холодном запуске; повторные включения и выключения могут увеличивать это время.
- Изделие рассматривается как компонент, работающий в составе конечного оборудования; ЭМС должна быть подтверждена на уровне конечного изделия.
- Для соответствия актуальным требованиям ErP этот драйвер должен применяться только за выключателем, без постоянного подключения к сети.
- Типичный срок службы более 50 000 часов достигается при Tcase, особенно в точке tc, около 70 ℃ или ниже.
- Для применения на высоте свыше 2000 м требуется снижение допустимой температуры окружающей среды: 3,5 ℃/1000 м для моделей без вентилятора и 5 ℃/1000 м для моделей с вентилятором.
- Перед применением в водозащищённых установках необходимо руководствоваться инструкцией по монтажу и применению.
