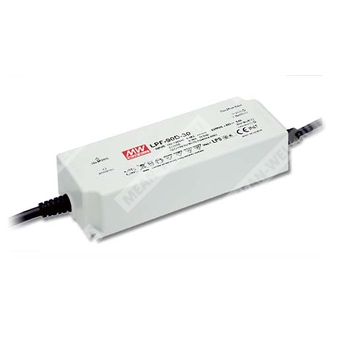

LPF-90D-48 - светодиодный драйвер постоянного тока 48 В для питания и диммирования светодиодных систем.
LPF-90D-48 — это AC/DC источник питания для светодиодов с режимом стабилизации тока, предназначенный для прямого питания LED-модулей и светотехнических систем. Изделие относится к серии LPF-90D, рассчитано на выходное напряжение 48 В, поддерживает 3-в-1 диммирование, имеет IP67 и применяется в наружных и внутренних установках при жестких условиях эксплуатации.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPF | Серия светодиодных AC/DC драйверов MEAN WELL |
| 90 | Номинальная мощность 90 Вт |
| D | Исполнение с функцией диммирования |
| 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
Серия LPF-90D представляет собой источник питания для светодиодных нагрузок с постоянным током на выходе. Драйвер работает в широком диапазоне входного напряжения переменного и постоянного тока, оснащен активной коррекцией коэффициента мощности, выполнен в пластиковом корпусе класса II и предназначен для эксплуатации без вентилятора. Конструкция рассчитана на применение в условиях повышенной влажности и запыленности, а также в местах с требованием к высокой степени защиты корпуса.
Области применения
- светодиодные панельные светильники;
- светодиодные downlight-системы;
- декоративное светодиодное освещение;
- туннельное освещение;
- световые указатели и движущиеся знаки;
- применение в зоне Class I, Division 2 для опасных (классифицированных) мест при исполнении Type HL.
Характерные свойства
- режим стабилизации тока;
- пластиковый корпус класса II;
- встроенная активная коррекция коэффициента мощности;
- питание класса 2;
- степень защиты оболочки IP67;
- функция диммирования 3-в-1;
- типовой срок службы более 50 000 часов;
- исполнение Type HL;
- подходит для монтажа в сухих, влажных и сырых помещениях, а также на открытом воздухе.
Электрические параметры
| Параметр | Значение |
| Тип преобразователя | AC/DC светодиодный драйвер постоянного тока |
| Номинальная мощность | 90 Вт |
| Номинальное выходное напряжение | 48 В |
| Диапазон входного напряжения | 90–305 В переменного тока; 127–431 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В; PF ≥ 0,96 при 230 В; PF ≥ 0,95 при 277 В, при полной нагрузке |
| КПД типовое | 90,5% |
| Потребляемый ток переменного входа | 0,95 А при 115 В; 0,5 А при 230 В; 0,4 А при 277 В |
| Пусковой ток | 70 А, длительность 435 мкс, измерено при 50% Ipeak на 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
| THD | <20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
| Время запуска | 1200 мс, 200 мс при 115 В AC; 500 мс, 200 мс при 230 В AC |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC |
| Стабилизация тока | Постоянный ток, с ограничением и защитой по режиму CC |
| Диапазон постоянного тока | 28,8–48 В |
| Номинальный ток | 1,88 А |
| Номинальная мощность для этого исполнения | 90,24 Вт |
| Допуск по току | ±5,0% |
| Пульсации тока | 5,0% максимум при номинальном токе |
Выходные данные и защитные уровни
| Параметр | Значение |
| Диапазон выходного напряжения | 28,8–48 В |
| Переход в режим ограничения тока | 95–108% |
| Защита от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после снятия аварии |
| Защита от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Защита от перегрева | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Константный ток — рабочая область | 28,8–48 В |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура корпуса | −40…+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20–95% RH без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| Дерейтинг по высоте | 3,5 °C/1000 м для безвентиляторных моделей; 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стойкость к ЭМС-помехам | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry, импульсная помехоустойчивость линия-линия 2 кВ; EAC TP TC 020 |
| Эмиссия ЭМС | BS EN/EN55015; BS EN/EN61000-3-2 класс C при нагрузке ≥60%; BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Стандарты безопасности | UL8750 Type HL, CSA C22.2 No.250.13-12, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; конструкция по UL60950-1 |
Механические данные
| Параметр | Значение |
| Габариты | 161 × 61 × 36 мм (Д × Ш × В) |
| Кейс-номер | LPF-90A |
| Масса | 0,7 кг |
| Упаковка | 20 шт. / 15 кг / 0,73 куб. фута |
| Выводы | Вход: коричневый и синий; выход: красный и черный; диммирование: фиолетовый и розовый |
Диммирование
Функция 3-в-1 реализуется через цепь DIM+ и DIM− тремя способами: подачей дополнительного напряжения 1–10 В DC, подачей сигнала ШИМ 10 В с частотой 100 Гц – 3 кГц либо подключением переменного сопротивления. Для синхронизированного диммирования допускается использование группы драйверов, где N соответствует количеству устройств. Ток источника сигнала диммирования от драйвера составляет 100 мкА типовое значение. Соединение DIM− с −V не допускается.
Схемотехническая структура
Структурно изделие содержит входной EMI-фильтр, выпрямитель, узел коррекции коэффициента мощности, силовой преобразователь, вторичный выпрямитель и фильтр, а также схемы защиты по перегреву, перегрузке и перенапряжению. Работа обеспечивается в режиме постоянного тока с переходом в область ограничения при достижении предельных условий нагрузки.
Ключевые рабочие зависимости
- выходной ток нормируется относительно номинального значения;
- в области постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы;
- при низком входном напряжении возможно снижение допустимой нагрузки;
- типовая эффективность серии достигает 90,5% в полевых условиях;
- типовой срок службы свыше 50 000 часов достигается при температуре корпуса около 70 °C или ниже.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Точка измерения пульсаций и шума — полоса 20 МГц, с использованием витой пары длиной 12 дюймов, нагруженной параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время запуска измеряется при первом холодном старте; многократное включение и выключение может увеличить время запуска.
- Для выполнения требований по последнему регламенту ErP данный драйвер должен применяться только за выключателем, без постоянного подключения к сети.
- Для отдельных применений и требований по монтажу с обеспечением влагозащиты следует руководствоваться руководством пользователя перед применением.
- Типовой срок службы серии обеспечивается при температуре корпуса, особенно в контрольной точке tc, около 70 °C или ниже.
- Для высоты более 2000 м следует учитывать температурный дерейтинг.
