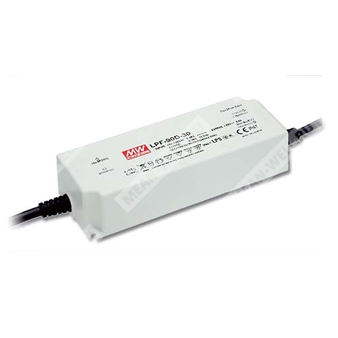

LPF-90D-54 - AC/DC светодиодный драйвер постоянного тока на 54 В с 3-в-1 диммированием.
Расшифровка партномера
| Позиция | Значение |
|---|
| LPF | Серия источников питания для светодиодов |
| 90D | Номинальная мощность 90 Вт, исполнение с диммированием |
| 54 | Номинальное выходное напряжение 54 В |
Назначение
LPF-90D-54 представляет собой AC/DC светодиодный драйвер мощностью 90 Вт с режимом стабилизации тока, предназначенный для непосредственного питания светодиодных нагрузок и систем освещения.
Описание
Серия LPF-90D — это источник питания для светодиодов с постоянным током на выходе. Устройство работает от широкого диапазона сетевого напряжения и обеспечивает модели с различным номинальным выходным напряжением в диапазоне от 15 В до 54 В. Для исполнения LPF-90D-54 номинальное выходное напряжение составляет 54 В, а номинальный ток — 1,67 А.
Источник питания выполнен в пластиковом корпусе с конструкцией класса II, оснащён активным корректором коэффициента мощности и относится к классу 2 по электробезопасности. Серия рассчитана на применение в помещении и на открытом воздухе, имеет степень защиты IP67 и допускает работу в сухих, влажных и сырых условиях.
Модель поддерживает функцию 3-в-1 диммирования, позволяющую регулировать выходной ток с помощью постоянного напряжения 1–10 В, ШИМ-сигнала 10 В либо переменного резистора. Изделие предназначено для прямого подключения к светодиодам.
Области применения
- светодиодные панельные светильники;
- светодиодные downlight-светильники;
- декоративное освещение;
- туннельное освещение;
- световые табло и moving sign;
- применение в категории Type HL для класса I, Division 2, опасных (классифицированных) зон.
Особенности
- режим стабилизации постоянного тока;
- широкий диапазон входного напряжения;
- высокий КПД;
- встроенный активный корректор коэффициента мощности;
- 3-в-1 диммирование;
- корпус из пластика с конструкцией класса II;
- класс 2 по электробезопасности;
- степень защиты IP67;
- типовой срок службы более 50 000 часов;
- подходит для внутренней и наружной установки.
Параметры
| Параметр | Значение |
|---|
| Номинальная мощность | 90 Вт |
| Номинальное выходное напряжение | 54 В |
| Номинальный выходной ток | 1,67 А |
| Диапазон постоянного тока | 32,4–54 В |
| Токовая пульсация | 5,0% максимум при номинальном токе |
| Допуск по току | ±5,0% |
| Диапазон регулировки по выходу | 95–108% |
| Параметр | Значение |
|---|
| Входное напряжение | 90–305 В переменного тока, 127–431 В постоянного тока |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,96 при 230 В AC; PF ≥ 0,95 при 277 В AC, при полной нагрузке |
| КПД, тип. | 90,5% |
| Потребляемый ток AC | 0,95 А / 115 В AC; 0,5 А / 230 В AC; 0,4 А / 277 В AC |
| Пусковой ток, тип. | 70 А, длительность 435 мкс, измерение при 50% Ipeak на 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
| Гармонические искажения | <20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
| Параметр | Значение |
|---|
| Защита от перегрузки по току | 95–108%; ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 59–65 В; отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
| Параметр | Значение |
|---|
| Рабочая температура | Tcase = −40 … +70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | −40 … +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0 … 50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Снижение допустимой температуры при высоте | 3,5 °C/1000 м для моделей без вентилятора при высоте выше 2000 м |
| Параметр | Значение |
|---|
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No.250.13-12, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; проектирование согласно UL60950-1 |
| Испытательное напряжение | I/P–O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС-иммунитет | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry, импульсная помехоустойчивость Line-Line 2 кВ, EAC TP TC 020 |
| Параметр | Значение |
|---|
| Средняя наработка до отказа | 3110,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 267,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типовой срок службы | Более 50 000 часов |
| Параметр | Значение |
|---|
| Габариты | 161 × 61 × 36 мм |
| Масса | 0,7 кг |
| Упаковка | 20 шт. / 15 кг / 0,73 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Способы управления светодиодным модулем».
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика».
- Время запуска измеряется при первом холодном пуске. Частые включения и выключения могут увеличить время запуска.
- Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Поскольку ЭМС зависит от условий окончательной установки, производитель конечного изделия должен повторно подтвердить соответствие ЭМС для всей установки.
- Для выполнения актуальных требований ErP по светильникам драйвер должен применяться только за выключателем и не быть постоянно подключённым к сети.
- Типовой срок службы более 50 000 часов обеспечивается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- Рекомендуется обращаться к гарантийному заявлению на сайте MEAN WELL.
- Для моделей без вентилятора при высоте более 2000 м снижается допустимая температура окружающей среды на 3,5 °C/1000 м.
- Для вариантов применения и требований по монтажу с обеспечением водозащиты следует обращаться к руководству пользователя.
