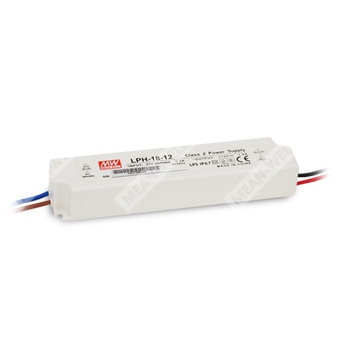

LPH-18-12 - герметичный импульсный источник питания 18 Вт с выходом 12 В для промышленной электроники и LED-устройств.
LPH-18-12 — одноканальный импульсный источник питания постоянного тока мощностью 18 Вт, предназначенный для питания электронной и светотехнической аппаратуры. Модель рассчитана на вход 180–264 В переменного тока, имеет полностью герметизированное исполнение с классом защиты IP67 и оснащена защитами от короткого замыкания, перегрузки, перенапряжения и перегрева.
Расшифровка партномера
| Элемент маркировки | Значение |
| LPH | Серия источников питания Mean Well LPH |
| 18 | Номинальная выходная мощность 18 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Ключевые особенности
- Входное напряжение: 180–264 В AC.
- Полностью герметизированное исполнение, степень защиты IP67.
- Охлаждение за счёт свободной конвекции воздуха.
- Класс II, без защитного заземления.
- Соответствие требованиям по LPS.
- Испытание 100% полной нагрузкой на прогон.
- Подходит для светотехнических изделий и приборов, включая светодиодную декоративную и рекламную аппаратуру.
- Высокая надёжность и низкая стоимость.
- Предназначен для монтажа в условиях, где исключено прямое солнечное облучение.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 1,5 А |
| Диапазон тока | 0…1,5 А |
| Номинальная мощность | 18 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, время нарастания | 1500 мс, 30 мс / 230 В AC |
| Время удержания | 50 мс / 230 В AC при полной нагрузке |
| Порог перенапряжения | 13,8…16,2 В |
| Защита от перегрузки | Тип: режим hiccup, автоматическое восстановление после устранения аварии; срабатывание выше 105% номинальной выходной мощности |
| Защита от перенапряжения | Тип: отключение выходного напряжения, ограничение стабилитроном |
| Защита от перегрева | Режим hiccup, автоматическое восстановление после снижения температуры |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180–264 В AC, 254–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД, тип. | 77% |
| Входной ток | 0,3 А / 230 В AC |
| Пусковой ток, тип. | Холодный старт 50 А, длительность импульса 155 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| Максимальное число БП на автомате 16 А | 17 шт. для автоматического выключателя типа B; 28 шт. для типа C при 230 В AC |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C, с учётом графика снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3 кВ AC |
| Сопротивление изоляции | Более 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность
| Параметр | Значение |
| MTBF | 7827,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1311,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 140 × 30 × 22 мм (Д × Ш × В) |
| Масса | 0,175 кг |
| Упаковка | 70 шт.; 13,3 кг; 0,71 куб. фут |
| Рекомендуемое направление монтажа | Горизонтальное |
| Провода входа | UL 1015, 18 AWG |
| Провода выхода | UL 1015, 18 AWG |
| Длина выводов | 300 ±20 мм |
Соответствие стандартам и EMC
| Параметр | Значение |
| Стандарты безопасности | IEC/BS EN/EN 62368-1, BIS IS15885, EAC TP TC 004, IP67 approved; проектирование с учётом UL1310 Class 2, CAN/CSA No. 223-M91 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Примечания
1. Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, с подключёнными параллельно конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие ЭМС для всей системы.
5. Изделие подходит для внутреннего применения или для наружного применения без прямого солнечного света.
6. В ЕС данный источник питания не предназначен для светодиодных применений.
7. Для соответствия требованиям актуального регламента ErP для светотехнических изделий данный LED-драйвер может использоваться только после выключателя, не подключённого постоянно к сети.
8. Продукция, поставляемая из регионов Китая, может не иметь логотипа BIS.
