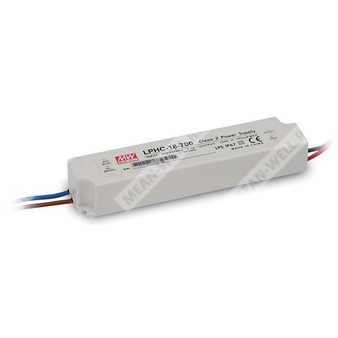

LPHC-18-700 - источник питания постоянного тока 18 Вт для светотехнических и промышленных нагрузок.
LPHC-18-700 — герметизированный импульсный источник питания с режимом стабилизации тока, предназначенный для питания светодиодных и других нагрузок, требующих постоянного выходного тока 700 мА. Устройство рассчитано на сетевое питание переменного тока 180–264 В и обеспечивает выходную мощность до 17,5 Вт.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPHC | Серия источников питания Mean Well LPHC |
| 18 | Номинальная мощность класса 18 Вт |
| 700 | Номинальный выходной ток 700 мА |
Основные особенности
- Источник питания в режиме стабилизации тока.
- Входное напряжение только 180–264 В переменного тока.
- Полностью залитое исполнение со степенью защиты IP67.
- Защиты: короткое замыкание, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Устройство класса II, без клеммы FG.
- Соответствие требованиям LPS.
- Испытание на 100% полной нагрузке в режиме burn-in.
- Подходит для светотехнических изделий и аппаратов, включая декоративную и рекламную подсветку.
Выход
| Параметр | Значение |
| Номинальный выходной ток | 700 мА |
| Диапазон постоянного тока | 6–25 В |
| Номинальная выходная мощность | 17,5 Вт |
| Допуск по току | ±8,0% |
| Допуск по напряжению | ±5,0% |
| Пусковая задержка, время нарастания | 3600 мс, 100 мс при 230 В переменного тока |
| Время удержания | 20 мс при 230 В переменного тока и полной нагрузке |
| Пульсации тока | ±5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–264 В переменного тока / 254–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| КПД, типовое значение | 80% |
| Входной ток | 0,3 А при 230 В переменного тока |
| Пусковой ток, типовое значение | 50 А, длительность импульса 190 мкс, измерено при 50% Ipeak и 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
| Максимальное число источников на автомате 16 А | 13 шт. при автомате типа B / 22 шт. при автомате типа C, при 230 В переменного тока |
Защита
| Параметр | Значение |
| Перенапряжение | 28,75–33,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Tj 170 °C, типово, обнаружение на основном управляющем ИС |
| Тип защиты от перегрева | Режим hiccup с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | –30…+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | –40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,2%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. на оси X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход–выход: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надежность
| Параметр | Значение |
| MTBF, Telcordia SR-332 (Bellcore) | 7399,9 тыс. ч, минимум |
| MTBF, MIL-HDBK-217F (25 °C) | 1086,9 тыс. ч, минимум |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 140 × 30 × 22 мм |
| Масса | 0,175 кг |
| Исполнение корпуса | Полностью герметизированное, степень защиты IP67 |
| Рекомендованное направление монтажа | В горизонтальном положении |
Подключение
| Провод / назначение | Обозначение |
| Вход переменного тока | AC/L, коричневый |
| Вход переменного тока | AC/N, синий |
| Выход постоянного тока | +V, красный |
| Выход постоянного тока | -V, чёрный |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации тока измеряются в диапазоне 60–100% от максимального напряжения при подаче номинальной мощности.
3. При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать статическую характеристику.
4. Источник питания рассматривается как компонент, работающий в составе конечного изделия. Так как ЭМС зависит от полной установки, конечный производитель должен повторно подтвердить соответствие ЭМС для готового изделия.
5. Допускается применение в помещениях или на открытом воздухе без прямого солнечного излучения.
6. Для применения в ЕС данный источник питания не предназначен для светодиодных приложений.
7. Для выполнения требований актуального регламента ErP для светотехнических изделий данный LED-драйвер может использоваться только после выключателя, не подключенного постоянно к сети.
