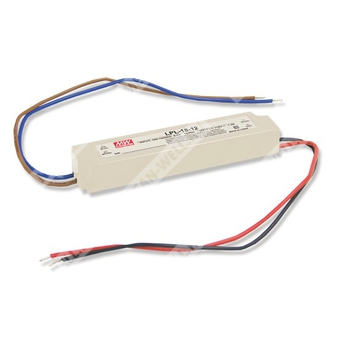

LPL-18-36 - герметичный источник питания 36 В, 18 Вт для светодиодных и промышленных нагрузок.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| LPL | Серия источников питания Mean Well LPL |
| 18 | Номинальная мощность 18 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Краткое назначение
Источник питания LPL-18-36 представляет собой одно-выходной импульсный AC/DC преобразователь мощностью 18 Вт с выходом 36 В, предназначенный для питания светодиодных светильников и аналогичных нагрузок.
Особенности
- Входное напряжение: 90–132 В AC.
- Полностью залитая компаундом конструкция с уровнем защиты IP67.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Устройство класса II, без защитного заземления.
- Соответствие требованиям LPS.
- Испытание при полной нагрузке на прогонном режиме 100%.
- Предназначен для светодиодных светильников и оборудования, включая декоративное и рекламное освещение.
- Высокая надёжность и низкая стоимость.
- Изделие имеет два провода на входе и два провода на выходе.
Электрические параметры
Выход
| Параметр | Значение для LPL-18-36 |
|---|
| Номинальное выходное напряжение | 36 В |
| Номинальный выходной ток | 0,5 А |
| Диапазон регулировки выходного тока | 0–0,5 А |
| Номинальная мощность | 18 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установления, время нарастания | 1500 мс, 30 мс / 115 В AC |
| Диапазон напряжения защиты от перенапряжения | 41,4–48,6 В |
| Тип защиты от перегрузки | Режим Hiccup, автоматическое восстановление после устранения неисправности |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Вход
| Параметр | Значение для LPL-18-36 |
|---|
| Диапазон входного напряжения | 90–132 В AC / 127–186 В DC |
| Диапазон частоты | 47–63 Гц |
| Типовой КПД | 84% |
| Входной ток | 0,5 А / 115 В AC |
| Пусковой ток | 40 А, холодный старт, длительность импульса 200 мкс, измерение при 50% Ipeak, 115 В AC |
| Максимальное число источников питания на автоматическом выключателе 16 А | 16 шт. для автомата типа B / 27 шт. для автомата типа C при 115 В AC |
| Ток утечки | 0,25 мА / 115 В AC |
Защиты
| Параметр | Значение для LPL-18-36 |
|---|
| Перегрузка | Выше 105% от номинальной выходной мощности |
| Реакция на перегрузку | Режим Hiccup, автоматическое восстановление после снятия аварии |
| Перенапряжение | 41,4–48,6 В |
| Реакция на перенапряжение | Отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Отключение, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение для LPL-18-36 |
|---|
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин, по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение для LPL-18-36 |
|---|
| Стандарты безопасности | EAC TP TC 004, IP67 approved; проектирование по UL1310 Class 2, TUV EN60950-1, EN61347-2-13, CAN/CSA C22.2 No. 223-M91 (LVD) |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ AC |
| Сопротивление изоляции | Вход/выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | EN55022 (CISPR22) Class B, FCC Part 15, EN61000-3-2 Class A, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, уровень light industry, EAC TP TC 020 |
Надёжность, габариты и упаковка
| Параметр | Значение для LPL-18-36 |
|---|
| MTBF | 6901,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1171,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 140 × 30 × 22 мм (Д × Ш × В) |
| Масса | 0,175 кг |
| Упаковка | 70 шт.; 13,3 кг; 0,71 CUFT |
Механическое исполнение
Корпус линейного типа с полностью залитой компаундом конструкцией. Подключение выполнено через выводы с длиной провода 300±20 мм. Входные провода: AC/N (синий), AC/L (коричневый). Выходные провода: +V (красный), -V (чёрный). Сечение проводов: UL 1015 18AWG.
Максимальная температура корпуса: T case 71 °C.
Рекомендованное положение монтажа
Рекомендуется горизонтальная установка согласно схеме в документе.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 115 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной с параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, применяемый совместно с конечным изделием; при этом конечный изготовитель должен повторно подтвердить соответствие EMC Directive для полной установки.
- Подходит для использования в помещении или на открытом воздухе без прямого солнечного облучения.
- Для высоты эксплуатации выше 2000 м температура окружающей среды должна снижаться на 3,5 °C/1000 м для моделей без вентилятора и на 5 °C/1000 м для моделей с вентилятором.
