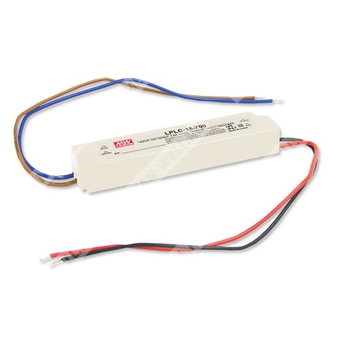

LPLC-18-350 - компактный герметизированный источник питания постоянного тока для светодиодных и промышленных нагрузок.
Расшифровка партномера
| Позиция | Расшифровка |
| LPLC | Серия источников питания постоянного тока LPLC |
| 18 | Номинальная мощность 18 Вт |
| 350 | Номинальный выходной ток 350 мА |
Назначение и особенности
LPLC-18-350 — герметизированный импульсный источник питания постоянного тока серии LPLC-18, предназначенный для питания светодиодных и других нагрузок с фиксированным током. Изделие рассчитано на работу от сети переменного тока 90–132 В и обеспечивает стабилизированный выходной ток 350 мА при широком диапазоне выходного напряжения.
- Источники питания с режимом стабилизации тока.
- Вход только от сети 90–132 В AC.
- Полная герметизация, степень защиты IP67.
- Защиты: короткое замыкание, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Класс II, без защитного заземления.
- Соответствие требованиям для светотехнических применений.
- Прохождение испытания на 100% при полной нагрузке.
Выход
| Параметр | Значение |
| Номинальный ток | 350 мА |
| Диапазон выходного напряжения | 6–48 В |
| Номинальная мощность | 16,8 Вт |
| Пульсации и шум | 300 мВ п-п |
| Допуск выходного напряжения | ±5,0% |
| Точность тока | ±8,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
| Время установления, нарастания | 3600 мс, 150 мс / 115 В AC |
| Удержание выходного напряжения | 20 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–132 В AC |
| Диапазон входного постоянного напряжения | 127–186 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД типовое | 82% |
| Входной ток | 0,5 А / 115 В AC |
| Пусковой ток типовой | 40 А, холодный старт, длительность импульса 280 мкс, измерение при 50% Ipeak, 115 В AC |
| Ток утечки | 0,25 мА / 120 В AC |
| Максимум блоков питания на автомате 16 А | 12 шт. для автомата типа B / 20 шт. для автомата типа C при 115 В AC |
Защиты
| Параметр | Значение |
| Перенапряжение | 50,4–60 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Tj 140 °C типично, детектирование на основной микросхеме управления |
| Тип защиты от перегрева | Режим hiccup, автоматическое восстановление после снижения температуры |
| Защита от короткого замыкания | Полностью защищен, уровень hiccup |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30…+70 °C, с учетом зависимости от нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,2%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надежность и механические данные
| Параметр | Значение |
| MTBF | 1200,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 140 × 30 × 22 мм (Д × Ш × В) |
| Масса | 0,175 кг |
| Упаковка | 70 шт.; 13,3 кг; 0,71 куб. фута |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC |
| Сопротивление изоляции | Вход-выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
Стандарты и соответствие
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 004, IP67; конструкция ориентирована на UL1310 Class 2, TUV EN60950-1, EN61347-2-13, CAN/CSA C22.2 No. 223-M91 |
| Электромагнитная совместимость — излучение | EN55022 (CISPR22) Class A, FCC Part 15, EN61000-3-2 Class A, EN61000-3-3, EAC TP TC 020 |
| Электромагнитная совместимость — помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry, критерий A, EAC TP TC 020 |
Габаритные и монтажные данные
Рекомендуемое направление монтажа показано в документации: установка выполняется с обеспечением свободной конвекции воздуха и без нарушения условий теплоотвода. Вводные и выходные провода выполнены проводом UL 1015 18AWG.
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 115 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает погрешности установки, нестабильность по сети и по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг; см. статическую характеристику.
- Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании. Поскольку на ЭМС влияет качество монтажа, итоговое изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Для применения в помещениях или на открытом воздухе без прямого солнечного облучения.
