LPLC-18-700 - герметичный импульсный источник питания постоянного тока 18 Вт для светодиодных нагрузок.
Назначение: источник питания с постоянным выходным током для питания светодиодных светильников и иной светотехнической нагрузки, рассчитанный на работу от сети 90–132 В переменного тока.
Основные особенности
- Источник питания с постоянным выходным током.
- Входное напряжение только 90–132 В переменного тока.
- Полностью герметизированное исполнение со степенью защиты IP67.
- Защиты: короткое замыкание, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Класс II, без защитного заземления.
- Соответствие требованиям LPS.
- Испытание на 100% полную нагрузку при старении.
- Подходит для светодиодных светильников и рекламных устройств.
- Высокая надежность, низкая стоимость.
Расшифровка партномера
| Обозначение |
Расшифровка |
| LPLC |
Серия герметичных источников питания Mean Well LPLC для светодиодных применений |
| 18 |
Номинальная мощность 18 Вт |
| 700 |
Номинальный выходной ток 700 мА |
Параметры выходной части
| Параметр |
Значение |
| Номинальный выходной ток |
700 мА |
| Диапазон выходного напряжения |
6–25 В |
| Номинальная мощность |
17,5 Вт |
| Пульсации и шум |
250 мВ п-п |
| Допуск выходного напряжения |
±5,0% |
| Точность выходного тока |
±8,0% |
| Нестабильность по сети |
±1,0% |
| Нестабильность по нагрузке |
±3,0% |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, ограничение стабилитроном |
Параметры входной части
| Параметр |
Значение |
| Диапазон входного напряжения |
90–132 В переменного тока |
| Диапазон постоянного входного напряжения |
127–186 В постоянного тока |
| Диапазон частоты |
47–63 Гц |
| КПД, тип. |
80% |
| Потребляемый ток |
0,5 А при 115 В переменного тока |
| Пусковой ток, тип. |
40 А, холодный запуск |
| Условие измерения пускового тока |
Длительность импульса 280 мкс, измерение при 50% Ipeak, 115 В переменного тока |
| Ток утечки |
0,25 мА при 120 В переменного тока |
| Время удержания, тип. |
20 мс при 115 В переменного тока и полной нагрузке |
| Максимальное число источников на автоматическом выключателе 16 А |
12 шт. для типа B; 20 шт. для типа C при 115 В переменного тока |
Защиты
| Вид защиты |
Реализация |
| Короткое замыкание |
Режим hiccup, автоматическое восстановление |
| Перегрев |
Режим hiccup, автоматическое восстановление после снижения температуры |
| Перенапряжение |
Отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
−30…+70 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность |
20–90 % RH, без конденсации |
| Температура и влажность хранения |
−40…+80 °C, 10–95 % RH |
| Температурный коэффициент |
±0,2 %/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура перегрева |
Tj 140 °C тип. (контроль по основному ИС управления) |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
EAC TP TC 004, степень защиты IP67; проектирование с учетом UL1310 Class 2, TUV EN60950-1, EN61347-2-13, CAN/CSA C22.2 No. 223-M91 |
| Испытательное напряжение изоляции |
Вход/выход: 3 кВ AC |
| Сопротивление изоляции |
Вход/выход: более 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия ЭМС |
EN55022 (CISPR22) Class A, FCC Part 15, EN61000-3-2 Class A, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry, критерий A, EAC TP TC 020 |
Конструктивные данные
| Параметр |
Значение |
| Габаритные размеры |
140 × 30 × 22 мм |
| Масса |
0,175 кг |
| Упаковка |
70 шт.; 13,3 кг; 0,71 куб. фута |
| Средняя наработка на отказ |
1200,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Подключение и механическое исполнение

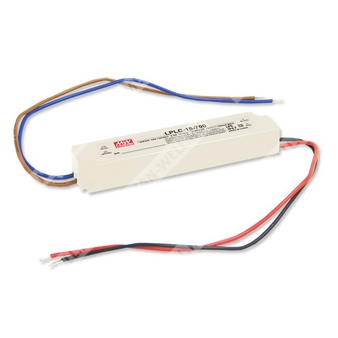

Подключение выполнено проводами: входной кабель обозначен как AC/N (синий) и AC/L (коричневый), выходной — +V (красный) и −V (черный). Для проводов указан тип UL 1015 18AWG. Корпус имеет линейные размеры 140 × 30 × 22 мм.
Характеристика снижения нагрузки
При температуре окружающей среды до 50 °C устройство работает на полной нагрузке. При повышении температуры до 70 °C допустимая нагрузка уменьшается до 60%.
Статическая характеристика
При входном напряжении 90–100 В переменного тока допустимая нагрузка возрастает от 80% до 100%. В диапазоне приблизительно 100–132 В переменного тока обеспечивается 100% нагрузка.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 115 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, заканчивающейся параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает нестабильность по входному напряжению, нестабильность по нагрузке и пульсации.
- При пониженном входном напряжении может потребоваться снижение нагрузки; необходимо учитывать статическую характеристику.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Электромагнитная совместимость зависит от правильности монтажа и размещения в готовом устройстве.
- Прибор пригоден для внутреннего или наружного применения без прямого воздействия солнечного света.
