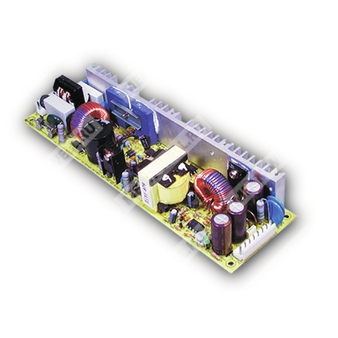

LPP-100-12 - источник питания AC/DC с одним выходом 12 В и активным PFC для промышленной аппаратуры.
Общее описание
Компонент LPP-100-12 представляет собой импульсный источник питания с одним выходом, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 12 В постоянного тока. Модель относится к серии LPP-100, выполнена с активной коррекцией коэффициента мощности, поддерживает универсальный вход и рассчитана на применение в промышленной электронике, системах автоматизации и телекоммуникационном оборудовании.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPP | Серия источников питания Mean Well LPP |
| 100 | Номинальная мощность серии: 100 Вт |
| 12 | Номинальное выходное напряжение: 12 В |
Серия и функциональное назначение
Серия LPP-100 — это одноканальные источники питания мощностью 100 Вт с активной коррекцией коэффициента мощности. Модель LPP-100-12 обеспечивает фиксированное выходное напряжение 12 В и предназначена для питания электронной аппаратуры, где требуется компактный источник с универсальным сетевым входом, защитой от аварийных режимов и естественным охлаждением.
Особенности
- Универсальный вход переменного тока.
- Работа также от входного постоянного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% нагрузке в режиме приработки.
- Фиксированная частота преобразования: ШИМ 134 кГц, PFC 67 кГц.
Выходные параметры
| Параметр | Значение для LPP-100-12 |
| Выходное напряжение | 12 В |
| Номинальный ток | 8,5 А |
| Диапазон тока | 0 ~ 8,5 А |
| Номинальная мощность | 102 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 11,4 ~ 13,2 В |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 600 мс, 30 мс при 230 В переменного тока; 1200 мс, 30 мс при 115 В переменного тока при полной нагрузке |
| Время удержания | 28 мс при 230 В переменного тока; 28 мс при 115 В переменного тока при полной нагрузке |
Входные параметры
| Параметр | Значение для LPP-100-12 |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | 0,95 при 230 В переменного тока; 0,98 при 115 В переменного тока при полной нагрузке |
| КПД, тип. | 79% |
| Входной ток, тип. | 1,7 А при 115 В переменного тока; 0,75 А при 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт 30 А при 230 В переменного тока |
| Ток утечки | <2 мА при 240 В переменного тока |
Защита
| Функция защиты | Значение для LPP-100-12 |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; тип защиты — ограничение постоянного тока, восстановление автоматически после устранения аварийного состояния |
| Перенапряжение | 13,8 ~ 16,2 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% относительной влажности, без конденсации |
| Рабочая температура | -10 ~ +60 °C |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% относительной влажности |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 минут за цикл, суммарно 60 минут по осям X, Y, Z |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| ЭМС излучение | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 222 × 62 × 33,6 мм |
| Масса | 0,51 кг |
| Упаковка | 24 шт. / 13,9 кг / 1,63 куб. фута |
| Средняя наработка на отказ | 2586,7 тыс. ч по Telcordia SR-332 (Bellcore); 287,9 тыс. ч по MIL-HDBK-217F (25 °C) |
Подключение
| Разъем | Назначение | Контакты | Согласующий корпус / клемма |
| CN1 | Вход переменного тока | 1 — AC/L; 3 — AC/N; 5 — FG; 2, 4 — нет контакта | JST B5P-VH или эквивалент; JST VHR или эквивалент; JST SVH-21T-P1.1 или эквивалент |
| CN2 | Выход постоянного тока | 1,2,3,4 — -V; 5,6,7,8 — +V | JST B8P-VH или эквивалент; JST VHR или эквивалент; JST SVH-21T-P1.1 или эквивалент |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при помощи полосы 20 МГц с использованием витой пары длиной 12 дюймов, подключенной с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, нестабильность по линии и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие. ЭМС-испытания выполняются после монтажа в металлический корпус оборудования.
- Дерейтинг может потребоваться при пониженном входном напряжении; для подробностей следует учитывать кривую снижения выходной мощности.
- Температура окружающей среды при снижении высоты установки: 3,5 °C / 1000 м для моделей с вентилятором и 5 °C / 1000 м для моделей без вентилятора при высоте более 2000 м.
