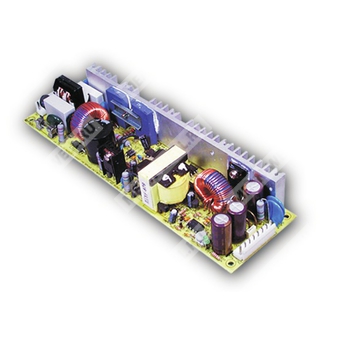

LPP-100-13.5 - источник питания переменного тока в постоянный ток на 13,5 В для промышленной аппаратуры.
Компонент LPP-100-13.5 представляет собой импульсный источник питания серии LPP-100 с одним выходом, активной коррекцией коэффициента мощности и номинальной выходной мощностью до 100 Вт. Модель рассчитана на промышленное применение, питание нагрузки от сети переменного тока широкого диапазона и обеспечение стабилизированного постоянного напряжения 13,5 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPP | Серия источников питания Mean Well LPP |
| 100 | Номинальная мощность 100 Вт |
| 13.5 | Номинальное выходное напряжение 13,5 В |
Основные особенности
- Универсальный вход переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% полной нагрузке на прогрев.
- Фиксированная частота преобразования: PFC 67 кГц, PWM 134 кГц.
Выход
| Номинальное выходное напряжение | 13,5 В |
| Номинальный выходной ток | 7,5 А |
| Диапазон тока нагрузки | 0 ... 7,5 А |
| Номинальная мощность | 101,25 Вт |
| Диапазон регулировки выходного напряжения | 12,8 ... 14,9 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 600 мс, 30 мс при 230 В переменного тока; 1200 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 28 мс при 230 В переменного тока; 28 мс при 115 В переменного тока, при полной нагрузке |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
Вход
| Диапазон входного напряжения | 85 ... 264 В переменного тока; 120 ... 370 В постоянного тока |
| Диапазон входной частоты | 47 ... 63 Гц |
| Коэффициент мощности | 0,95 при 230 В переменного тока; 0,98 при 115 В переменного тока, при полной нагрузке |
| КПД типовой | 80% |
| Входной ток типовой | 1,7 А при 115 В переменного тока; 0,75 А при 230 В переменного тока |
| Пусковой ток типовой | Холодный старт: 30 А при 230 В переменного тока |
| Ток утечки | <2 мА при 240 В переменного тока |
Защита
| Перегрузка | 105 ... 150% от номинальной выходной мощности; тип защиты — ограничение постоянного тока, восстановление автоматически после устранения неисправности |
| Перенапряжение | 15,5 ... 18,2 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Рабочая температура | -10 ... +60 °C, с учётом кривой дерейтингa |
| Температура и влажность хранения | -20 ... +85 °C; 10 ... 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ... 50 °C) |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Прочее
| MTBF | 2586,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 287,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 222 × 62 × 33,6 мм (Д × Ш × В) |
| Масса | 0,51 кг |
| Упаковка | 24 шт.; 13,9 кг / 1,63 куб. фута |
Подключение
| Входной разъём переменного тока | JST B5P-VH или эквивалент |
| Назначение выводов входного разъёма | 1 — AC/L; 3 — AC/N; 5 — FG; 2, 4 — нет вывода |
| Выходной разъём постоянного тока | JST B8P-VH или эквивалент |
| Назначение выводов выходного разъёма | 1, 2, 3, 4 — -V; 5, 6, 7, 8 — +V |
| Сопряжённые элементы | Корпуса JST VHR или эквивалент; клеммы JST SVH-21T-P1.1 или эквивалент |
Примечания
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются при полосе пропускания 20 МГц, с использованием витой пары длиной 12 дюймов, подключённой с параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | Источник питания относится к компоненту, который должен устанавливаться в конечное оборудование. Электромагнитные испытания выполнялись в составе типового оборудования; при применении в составе конечного устройства требуется подтверждение соответствия EMC в составе системы. |
| 5 | Дерейтинг может требоваться при пониженном входном напряжении. Кривую дерейтингa следует использовать для уточнения допустимой нагрузки. |
| 6 | Рабочая высота над уровнем моря ограничена 3,5°C/1000 м с вентиляторными моделями и 5°C/1000 м для моделей без вентилятора при высоте более 2000 м. |
| 7 | Для выполнения требований к низкому входному напряжению необходимо проверить кривую дерейтингa, особенно при режимах работы с повышенной температурой. |
