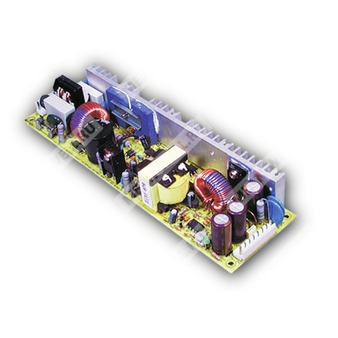

LPP-100-15 — импульсный источник питания переменного/постоянного тока с активной коррекцией коэффициента мощности и одним выходом 15 В.
Расшифровка партномера
| Партномер | Расшифровка |
| LPP | Серия источников питания Mean Well LPP |
| 100 | Номинальная мощность 100 Вт |
| 15 | Выходное напряжение 15 В |
| LPP-100-15 | Одноканальный источник питания серии LPP, 100 Вт, 15 В |
Краткое назначение
Источник питания LPP-100-15 предназначен для преобразования сетевого переменного или постоянного напряжения в стабилизированное выходное напряжение 15 В постоянного тока с мощностью до 100,5 Вт и функцией коррекции коэффициента мощности.
Особенности
- Универсальный вход переменного тока и вход постоянного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% полную нагрузку.
- Фиксированная частота преобразования: PFC 67 кГц, PWM 134 кГц.
Применение
Промышленные и электронные устройства, требующие компактного источника питания 15 В постоянного тока с широким диапазоном входного напряжения, высоким уровнем помехоустойчивости и функцией PFC.
Выход
| Параметр | Значение для LPP-100-15 |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 6,7 А |
| Диапазон регулировки выходного напряжения | 14,3 ~ 16,5 В |
| Номинальная мощность | 100,5 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по входному напряжению | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 1200 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 28 мс при 115 В AC при полной нагрузке; 28 мс при 230 В AC при полной нагрузке |
Вход
| Параметр | Значение для LPP-100-15 |
| Диапазон входного напряжения | 85 ~ 264 В AC, 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | 0,95 при 230 В AC; 0,98 при 115 В AC при полной нагрузке |
| КПД | 83% |
| Входной ток переменного тока | 0,75 А при 230 В AC |
| Пусковой ток | Холодный старт 30 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Параметр | Значение для LPP-100-15 |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Порог срабатывания защиты от перегрузки | 17,25 ~ 20,25 В |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 17,25 ~ 20,25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -10 ~ +60 °C |
| Температура хранения и влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 2586,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 287,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 222 × 62 × 33,6 мм |
| Масса | 0,51 кг |
| Упаковка | 24 шт. / 13,9 кг / 1,63 куб. фута |
| Установка | Монтаж в составе оборудования |
| Охлаждение | Свободная конвекция воздуха |
Разъёмы
| Разъём | Назначение | Назначение контактов |
| CN1 | Входной разъём AC | 1 — AC/L; 3 — AC/N; 5 — FG; 2, 4 — нет контакта |
| CN2 | Выходной разъём DC | 1,2,3,4 — -V; 5,6,7,8 — +V |
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к параллельному конденсатору 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по входному напряжению и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование.
- Все испытания ЭМС выполняются путём монтажа устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. При интеграции в конечное оборудование необходимо подтвердить соответствие ЭМС в составе системы.
- Для испытаний на ЭМС руководствоваться документом по проверке помехоэмиссии силовых источников питания.
- Снижение выходной мощности может потребоваться при пониженном входном напряжении. Требуется проверка дерейтинг-кривой.
- Номинальная температура окружающей среды 3,5 °C/1000 м при использовании вентиляторных моделей и 5 °C/1000 м для моделей без вентилятора при высоте эксплуатации более 2000 м.
