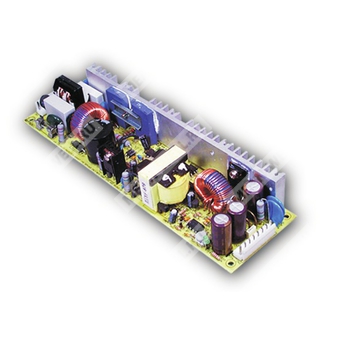

LPP-100-24 — источник питания AC/DC на 24 В для промышленной аппаратуры с активной коррекцией коэффициента мощности.
Расшифровка партномера
| Позиция | Расшифровка |
| LPP | Серия источников питания Mean Well LPP |
| 100 | Номинальная мощность 100 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Краткое назначение
Компактный импульсный источник питания с одним выходом 24 В постоянного тока, предназначенный для питания промышленной и электронной аппаратуры.
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание полной нагрузкой при 100 %.
- Фиксированная частота преобразования: PFC 67 кГц, ШИМ 134 кГц.
Выход
| Параметр | Значение для LPP-100-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 4,2 А |
| Диапазон выходного тока | 0…4,2 А |
| Номинальная мощность | 100,8 Вт |
| Регулировка выходного напряжения | 22,8…26,4 В |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска, нарастания | 600 мс, 30 мс при 230 В перем. тока;
1200 мс, 30 мс при 115 В перем. тока, при полной нагрузке |
| Время удержания | 28 мс при 230 В перем. тока;
28 мс при 115 В перем. тока, при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Допуск по напряжению | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В переменного тока; 120…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | 0,95 при 230 В перем. тока; 0,98 при 115 В перем. тока, при полной нагрузке |
| КПД (тип.) | 83% |
| Пусковой ток (тип.) | Холодный старт 30 А при 230 В перем. тока |
| Потребляемый ток по сети (тип.) | 1,7 А при 115 В перем. тока; 0,75 А при 230 В перем. тока |
| Ток утечки | <2 мА при 240 В перем. тока |
Защита
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Принцип работы защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Порог защиты от перенапряжения | 27,6…32,4 В |
| Принцип работы защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | −10…+60 °C |
| Температура и влажность хранения | −20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
Требования безопасности и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 3 кВ перем. тока; вход–корпус: 2 кВ перем. тока; выход–корпус: 0,5 кВ перем. тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, BS EN/EN61000-4-3, BS EN/EN61000-4-4, BS EN/EN61000-4-5, BS EN/EN61000-4-6, BS EN/EN61000-4-8, BS EN/EN61000-4-11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 222 × 62 × 33,6 мм |
| Масса | 0,51 кг |
| Упаковка | 24 шт. / 13,9 кг / 1,63 куб. фут. |
| Средняя наработка на отказ | 2586,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 287,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
Входной разъём CN1: JST B5P-VH или аналогичный
| Номер контакта | Назначение |
| 1 | AC/L |
| 3 | AC/N |
| 5 | FG |
| 2, 4 | Не задействованы |
Выходной разъём CN2: JST B8P-VH или аналогичный
| Номер контакта | Назначение |
| 1, 2, 3, 4 | -V |
| 5, 6, 7, 8 | +V |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на длине проводов 20 см, с использованием параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, нестабильность по линии и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Электромагнитная совместимость должна подтверждаться в составе конечного изделия.
- Для испытаний EMI/EМС рекомендуется соблюдать условия и методики, приведённые производителем.
- При работе на пониженном входном напряжении может потребоваться снижение выходной нагрузки; необходимо использовать дерейтинг-кривую.
- Температурный диапазон окружающей среды при 3,5 °C/1000 м с вентиляторами — для моделей с высотой установки выше 2000 м (6500 ft).
