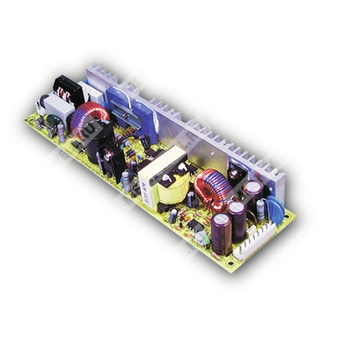

LPP-100-3.3 — импульсный AC/DC источник питания 100 Вт с активным PFC и выходным напряжением 3,3 В.
Расшифровка партномера
| Позиция | Расшифровка |
| LPP | Серия источников питания Mean Well LPP с одним выходом и функцией коррекции коэффициента мощности |
| 100 | Номинальная мощность 100 Вт |
| 3.3 | Номинальное выходное напряжение 3,3 В постоянного тока |
Общее назначение
Источник питания LPP-100-3.3 предназначен для преобразования универсального сетевого переменного или постоянного входного напряжения в стабилизированное низковольтное постоянное напряжение 3,3 В для промышленной электроники, автоматики, телекоммуникационных и встраиваемых систем.
Основные особенности
- Универсальный вход переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт естественной конвекции.
- Испытание на 100% нагрузке до выхода с производства.
- Фиксированная частота преобразования: PFC 67 кГц, PWM 134 кГц.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 3,3 В |
| Номинальный выходной ток | 20 А |
| Диапазон выходного тока | 0 ~ 20 А |
| Номинальная мощность | 66 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 3,14 ~ 3,63 В |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска, время нарастания | 600 мс, 30 мс при 230 В AC и полной нагрузке |
| Время удержания | 28 мс при 230 В AC и 115 В AC, полная нагрузка |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | 0,95 при 230 В AC; 0,98 при 115 В AC, полная нагрузка |
| Типичный КПД | 75% |
| Пусковой ток | Холодный старт 30 А при 230 В AC |
| Типичный входной ток | 1,7 А при 115 В AC; 0,75 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Порог срабатывания защиты по перегрузке | 3,8 ~ 4,45 В |
| Тип защиты по перегрузке | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -10 ~ +60 °C |
| Температура хранения и влажность хранения | -20 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2586,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 287,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 222 × 62 × 33,6 мм (Д × Ш × В) |
| Масса | 0,51 кг |
| Упаковка | 24 шт./13,9 кг/1,63 куб. фута |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
Конструкция и подключение
| Параметр | Значение |
| Входной разъём | CN1: JST B5P-VH или эквивалент |
| Выходной разъём | CN2: JST B8P-VH или эквивалент |
| Назначение контактов входного разъёма | 1: AC/L; 3: AC/N; 5: FG; 2, 4: нет вывода |
| Назначение контактов выходного разъёма | 1, 2, 3, 4: -V; 5, 6, 7, 8: +V |
| Монтажное требование | Заземление обязательно; контакт 5 разъёма CN1 является защитным заземлением |
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, с параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания считается компонентом, который будет установлен в конечном оборудовании. Все испытания ЭМС выполняются на металлической пластине 360 мм × 360 мм толщиной 1 мм с устройством, смонтированным на ней, и должны быть подтверждены в составе конечной системы.
- Для правильного выполнения испытаний ЭМС следует обращаться к руководству по испытаниям ЭМС для модульных источников питания.
- Снижение выходной мощности может потребоваться при низком входном напряжении; см. кривую снижения характеристик по входному напряжению.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора при высоте более 2000 м (6500 ft).
