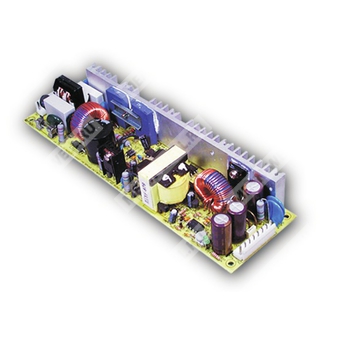

LPP-100-48 - импульсный источник питания с одним выходом 48 В и активной коррекцией коэффициента мощности.
Расшифровка партномера
| Позиция | Обозначение | Интерпретация |
|---|
| Серия | LPP | Серия импульсных источников питания Mean Well |
| Номинальная мощность | 100 | 100 Вт |
| Выходное напряжение | 48 | 48 В постоянного тока |
Назначение и особенности
Источник питания LPP-100-48 предназначен для преобразования широкодиапазонного сетевого переменного или постоянного входа в стабилизированное выходное напряжение 48 В постоянного тока мощностью до 100,8 Вт. Модель выполнена в открытом исполнении, рассчитана на промышленное применение, имеет активную коррекцию коэффициента мощности, защиту от перегрузки и перенапряжения, а также соответствует требованиям по ЭМС и безопасности для оборудования класса B.
Особенности
- Универсальный вход переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции.
- 100% испытание на прогрев под полной нагрузкой.
- Фиксированная частота преобразования: контур PFC 67 кГц, ШИМ 134 кГц.
- Соответствие требованиям UL, TÜV, EAC по безопасности и EMC.
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения переменного тока | 85…264 В AC |
| Диапазон входного напряжения постоянного тока | 120…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | 0,95 при 230 В AC; 0,98 при 115 В AC, полная нагрузка |
| КПД тип. | 83% |
| Пусковой ток тип. | Холодный старт 30 А при 230 В AC |
| Потребляемый ток по сети тип. | 0,75 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 48 В DC |
| Номинальный выходной ток | 2,1 А |
| Диапазон выходного тока | 0…2,1 А |
| Номинальная мощность | 100,8 Вт |
| Диапазон регулировки выходного напряжения | 45,6…52,8 В |
| Пульсации и шум, макс. | 250 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 600 мс, 30 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 28 мс при 230 В AC; 28 мс при 115 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105…150% от номинальной выходной мощности; тип защиты — ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 55,2…64,8 В; тип защиты — отключение выходного напряжения с последующим восстановлением после повторного включения питания |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Безопасность | UL62368-1, TÜV BS EN/EN62368-1, EAC TP TC 004 |
| Излучение ЭМС | BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; уровень для светотехнической промышленности; EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -10…+60 °C |
| Температура хранения и влажность | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
MTBF
| Параметр | Значение |
|---|
| Средняя наработка на отказ | 2586,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 287,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные и монтажные данные
| Параметр | Значение |
|---|
| Размеры | 222 × 62 × 33,6 мм (Д × Ш × В) |
| Масса | 0,51 кг |
| Упаковка | 24 шт. / 13,9 кг / 1,63 куб. фута |
| Исполнение | Открытая печатная плата |
Разъёмы и подключение
| Разъём | Назначение | Контакты |
|---|
| CN1 | Вход переменного тока | 1 — AC/L; 3 — AC/N; 5 — FG; 2, 4 — без контакта |
| CN2 | Выход постоянного тока | 1, 2, 3, 4 — -V; 5, 6, 7, 8 — +V |
| Рекомендуемый разъём CN1 | Межплатный ответный разъём | JST VHR или эквивалент; контакт — JST SVH-21T-P1.1 или эквивалент |
| Рекомендуемый разъём CN2 | Межплатный ответный разъём | JST VHR или эквивалент; контакт — JST SVH-21T-P1.1 или эквивалент |
| Предохранитель | Встроенный | F4A/250V |
Примечания
| № | Текст |
|---|
| 1 | Все параметры, специально не указанные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц при помощи скрученной пары проводов длиной 12 дюймов с параллельно подключённым конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполняются после монтажа в металлическую плату 360 мм × 360 мм толщиной 1,2 мм. При несоответствии конечного оборудования требованиям ЭМС рекомендуется повторная проверка в составе изделия. |
| 5 | Возможно снижение выходной мощности при низком входном напряжении. Необходимо учитывать кривую дерейтинга. |
| 6 | Температура окружающей среды 3,5 °C / 1000 м с вентиляторами и 5 °C / 1000 м без вентиляторов для эксплуатации на высоте более 2000 м. |
