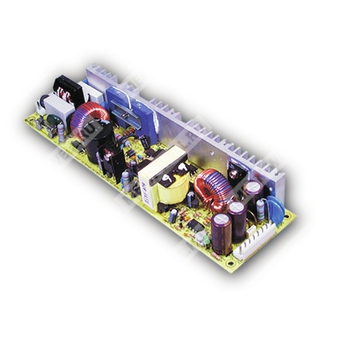

LPP-100-5 - источник питания AC/DC с одним выходом 5 В для промышленной аппаратуры.
Назначение: импульсный источник питания серии LPP-100 с активным PFC, предназначенный для преобразования сетевого переменного/постоянного напряжения в стабилизированное выходное напряжение 5 В.
Расшифровка партномера
| Позиция в обозначении | Значение |
| LPP | Серия источников питания Mean Well LPP |
| 100 | Номинальная мощность 100 Вт |
| 5 | Выходное напряжение 5 В |
Краткое описание
Модель LPP-100-5 относится к серии одноканальных источников питания с универсальным входом, активной коррекцией коэффициента мощности, защитами от перегрузки и перенапряжения, а также естественным охлаждением за счёт свободной конвекции.
Особенности
- Универсальный вход переменного тока и расширенный диапазон входа постоянного тока.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией.
- Испытание на 100% нагрузке.
- Фиксированная частота преобразования: PFC 67 кГц, PWM 134 кГц.
- Подключение через разъёмы JST.
Применение
Промышленные и электронные системы, требующие стабилизированного источника 5 В мощностью до 100 Вт, с соблюдением требований по электромагнитной совместимости и безопасности.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 20 А |
| Диапазон регулировки выходного напряжения | 4,75–5,5 В |
| Номинальная мощность | 100 Вт |
| Диапазон регулировки тока | 0–20 А |
| Пульсации и шум, макс. | 100 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 600 мс, 30 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 28 мс при 230 В AC; 28 мс при 115 В AC, при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В AC; 120–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности, тип. | 0,95 при 230 В AC; 0,98 при 115 В AC, при полной нагрузке |
| КПД, тип. | 75% |
| Пусковой ток, тип. | 30 А при 230 В AC, холодный запуск |
| Входной ток, тип. | 1,7 А при 115 В AC; 0,75 А при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Уставка защиты от перегрузки | 5,75–6,75 В |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Перенапряжение | Порог отключения: 5,75–6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | −10…+60 °C |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Излучаемые помехи | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габариты | 222 × 62 × 33,6 мм |
| Масса | 0,51 кг |
| Упаковка | 24 шт. / 13,9 кг / 1,63 куб. фута |
| Средняя наработка на отказ | 2586,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 287,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
| Разъём | Назначение | Контакты |
| Входной разъём CN1 | Вход переменного тока | 1 — AC/L; 3 — AC/N; 5 — FG; 2,4 — нет контакта |
| Выходной разъём CN2 | Выход постоянного тока | 1,2,3,4 — −V; 5,6,7,8 — +V |
Примечания
1. Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на 20 МГц полосе пропускания с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает уставку, регулирование по линии и регулирование по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Электромагнитные испытания выполнялись при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Для проведения испытаний ЭМС в составе конечного изделия необходимо повторно подтвердить соответствие изделия требованиям ЭМС.
5. Может потребоваться снижение выходной мощности при работе на пониженном входном напряжении. См. кривую дерейтирования.
6. Дерейтирование температуры окружающей среды 3,5 °C/1000 м при эксплуатации без вентиляторов и 5 °C/1000 м при эксплуатации с вентиляторами, если высота над уровнем моря превышает 2000 м.
