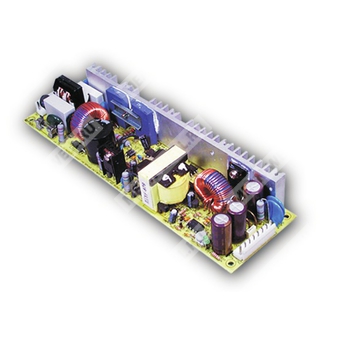

LPP-100-7.5 - импульсный AC/DC источник питания мощностью 100 Вт с активной коррекцией коэффициента мощности и выходом 7,5 В.
Расшифровка партномера
| Позиция |
Расшифровка |
| LPP |
Серия источников питания Mean Well LPP |
| 100 |
Номинальная мощность 100 Вт |
| 7.5 |
Номинальное выходное напряжение 7,5 В |
Краткое назначение
Источник предназначен для питания электронной аппаратуры от сети переменного или постоянного тока с обеспечением стабилизированного выхода 7,5 В и встроенной защитой по перегрузке и перенапряжению.
Особенности
- Универсальный вход AC.
- Расширенный диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание под полной нагрузкой при 100%.
- Фиксированная рабочая частота преобразования: PFC 67 кГц, PWM 134 кГц.
Таблица параметров, выход
| Параметр |
Значение для LPP-100-7.5 |
| Номинальное выходное напряжение |
7,5 В |
| Номинальный выходной ток |
13,5 А |
| Диапазон регулировки выходного тока |
0 ~ 13,3 А |
| Номинальная выходная мощность |
101,25 Вт |
| Пульсации и шум |
100 мВп-п |
| Диапазон подстройки выходного напряжения |
7,13 ~ 8,25 В |
| Точность стабилизации по напряжению |
±2,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время установки, время нарастания |
600 мс, 30 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания |
28 мс при 230 В AC; 28 мс при 115 В AC, при полной нагрузке |
Таблица параметров, вход
| Параметр |
Значение для LPP-100-7.5 |
| Диапазон входного напряжения |
85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети |
47 ~ 63 Гц |
| Коэффициент мощности |
0,95 при 230 В AC; 0,98 при 115 В AC, при полной нагрузке |
| КПД |
76% |
| Пусковой ток |
Холодный старт 30 А при 230 В AC |
| Потребляемый ток по сети |
1,7 А при 115 В AC; 0,75 А при 230 В AC |
| Ток утечки |
<2 мА при 240 В AC |
Таблица параметров, защиты
| Параметр |
Значение для LPP-100-7.5 |
| Перегрузка |
105 ~ 150% от номинальной выходной мощности |
| Порог срабатывания защиты по перегрузке |
8,6 ~ 10,1 В |
| Тип защиты по перегрузке |
Ограничение постоянным током, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения |
Штатное отключение выходного напряжения с последующим повторным включением для восстановления |
| Порог защиты от перенапряжения |
8,6 ~ 10,1 В |
Таблица параметров, условия эксплуатации
| Параметр |
Значение |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Рабочая температура |
-10 ~ +60 °C |
| Температура хранения и влажность хранения |
-20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,05%/°C в диапазоне 0 ~ 50 °C |
| Вибрация |
10 ~ 500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Таблица параметров, безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение |
Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции |
Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС по излучению |
Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| ЭМС по помехоустойчивости |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Таблица параметров, надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2586,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 287,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
222 × 62 × 33,6 мм (Д × Ш × В) |
| Масса |
0,51 кг |
| Упаковка |
24 шт. / 13,9 кг / 1,63 куб. фута |
Подключение
Входной разъём переменного тока CN1: JST B5P-VH или эквивалент.
| Контакт |
Назначение |
| 1 |
AC/L |
| 2, 4 |
Не используется |
| 3 |
AC/N |
| 5 |
FG |
Выходной разъём постоянного тока CN2: JST B8P-VH или эквивалент.
| Контакт |
Назначение |
| 1, 2, 3, 4 |
-V |
| 5, 6, 7, 8 |
+V |
Примечание по заземлению: заземление обязательно; контакт 5 CN1 является защитным заземлением.
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на расстоянии 20 МГц полосой пропускания с использованием скрученной пары проводов длиной 12 дюймов, подключённой параллельно 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; ЭМС-испытания должны повторно подтверждаться после монтажа в составе системы.
- Для проведения ЭМС-испытаний рекомендуется монтаж на металлическую пластину размером 360 мм × 360 мм с толщиной 1 мм.
- При низком входном напряжении может потребоваться снижение выходной нагрузки; необходимо проверять кривую дерating.
- Указанная температура окружающей среды дерейтирования для моделей с вентилятором применима к исполнению с отсутствующим вентилятором.
- Увеличение температуры окружающей среды выше 35 °C для моделей 1000 Вт и выше не относится к данной серии.
