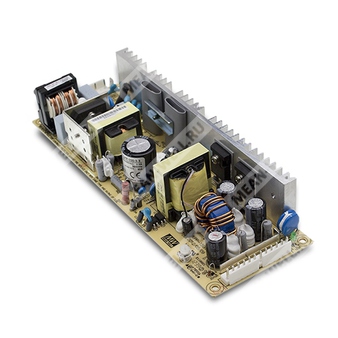

LPP-150-12 — импульсный источник питания AC/DC на 12 В для промышленного применения с активным PFC.
Расшифровка партномера
| LPP | Серия источников питания Mean Well LPP |
| 150 | Номинальная мощность серии: 150 Вт |
| 12 | Номинальное выходное напряжение: 12 В |
Назначение и особенности
Модель LPP-150-12 представляет собой одно-выходной импульсный источник питания переменного/постоянного тока с активной коррекцией коэффициента мощности, предназначенный для питания промышленной электроники, автоматизации, систем управления, измерительной аппаратуры и иной нагрузки, требующей стабилизированного напряжения 12 В.
Изделие выполнено в составе серии LPP-150 и рассчитано на работу от универсальной сети переменного тока или от источника постоянного тока в широком диапазоне. Источник питания оснащён защитами от перегрузки и перенапряжения, имеет свободную конвекцию либо принудительное охлаждение вентилятором, а также предназначен для встраивания в конечное оборудование.
Основные особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности: PF более 0,96 при 230 В переменного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Защита от перегрева — опция.
- Охлаждение свободной конвекцией.
- Испытание на 100% полной нагрузки приработкой.
- Фиксированная частота преобразования: PFC 67 кГц, ШИМ 134 кГц.
- Соблюдение требований по электромагнитной совместимости для промышленной среды.
Вход
| Диапазон входного напряжения | 85 ~ 264 В переменного тока / 120 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF 0,96 / 230 В переменного тока, PF 0,97 / 115 В переменного тока при полной нагрузке |
| КПД, типовое значение | 82% |
| Входной ток, типовое значение | 2,5 А / 115 В переменного тока; 1,2 А / 230 В переменного тока |
| Пусковой ток, типовое значение | 55 А / 230 В переменного тока при холодном запуске |
| Ток утечки | < 3,5 мА / 240 В переменного тока |
Выход
| Номинальное выходное напряжение | 12 В |
| Диапазон подстройки выходного напряжения | 11,4 ~ 13,2 В |
| Номинальный выходной ток | 12,5 А |
| Диапазон выходного тока | 0 ~ 12,5 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум, максимум | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания, типовое | 30 мс при полной нагрузке |
Защита
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,2 ~ 16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
Условия эксплуатации и окружающая среда
| Рабочая температура | -10 ~ +60 °C с вентилятором охлаждения; для работы без вентилятора см. кривую дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05% / °C |
| Вибрация | 10 ~ 500 Гц, 2 G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Надёжность, габариты и упаковка
| MTBF | 2635,3 тыс. ч минимум, Telcordia SR-332 (Bellcore); 292,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 222 × 75 × 41 мм |
| Масса | 0,62 кг |
| Упаковка | 24 шт. / 16,6 кг / 1,63 куб. фут |
Электрическая прочность, изоляция и соответствие стандартам
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; EN55035; уровень light industry; EAC TP TC 020 |
Подключение и конструктив
| Входной разъём | JST B5P-VH или эквивалент |
| Назначение контактов входного разъёма | 1 — AC/L; 2,4 — без контакта; 3 — AC/N; 5 — FG |
| Выходной разъём | JST B6P-VH*2 или эквивалент |
| Назначение контактов выходного разъёма | 1~6 — -V; 7~12 — +V |
| Монтаж | Встраиваемое исполнение для конечного оборудования |
| Охлаждение | Свободная конвекция; опционально вентилятор 18 CFM |
| Крепление вентилятора | 15 см |
| Предохранитель | F5A / 250 В |
| Регулировка выходного напряжения | Горизонтальная подстройка |
Примечания
1. Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием экранированного витого провода длиной 12 дюймов, заканчивающегося параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Испытания ЭМС выполнялись при монтаже на металлическую пластину 360 мм × 360 мм × 1 мм с заземлением FG через провод длиной 1 мм. Конечное изделие должно повторно подтверждать соответствие директивам ЭМС после установки.
5. Температурный диапазон при снижении нагрузки: от 3,5 °C/1000 м без вентиляторных моделей и от 5 °C/1000 м с вентилятором для высот эксплуатации выше 2000 м (6500 футов).
Дополнительные сведения
| Частота PFC | 67 кГц |
| Частота ШИМ | 134 кГц |
| Обозначение серии | LPP-150 |
| Тип изделия | Одно-выходной источник питания с активной коррекцией коэффициента мощности |
