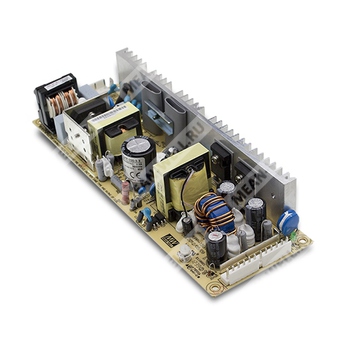

LPP-150-15 - импульсный источник питания 150 Вт с коррекцией коэффициента мощности для промышленного применения.
Расшифровка партномера
| LPP | Серия источников питания Mean Well с одним выходом и функцией PFC |
| 150 | Номинальная мощность 150 Вт |
| 15 | Выходное напряжение 15 В |
Краткое описание
Модель LPP-150-15 представляет собой одновыходной AC/DC источник питания мощностью 150 Вт с активной коррекцией коэффициента мощности, предназначенный для питания промышленной электронной аппаратуры, систем автоматики и оборудования, требующего стабилизированного напряжения 15 В постоянного тока. Конструкция ориентирована на установку в конечное изделие, предусмотрено принудительное воздушное охлаждение при помощи встроенного вентилятора, а также базовый набор защит от перегрузки и перенапряжения.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности, PFC > 0,96.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита от перегрева является опцией.
- Охлаждение за счёт свободной конвекции воздуха и вентилятора.
- Испытание на 100% полную нагрузку.
- Фиксированная частота преобразования: PFC 67 кГц, PWM 134 кГц.
- 3 года гарантии.
Область применения
Источники серии LPP-150 применяются в промышленной электронике, системах автоматизации, устройствах управления, измерительной и коммуникационной аппаратуре, а также в прочих нагрузках, требующих надёжного источника 15 В постоянного напряжения с высокой удельной мощностью и PFC.
Выходные параметры
| Параметр | Значение для LPP-150-15 |
| Номинальное выходное напряжение | 15 В |
| Диапазон регулировки выходного напряжения | 14,3…16,5 В |
| Номинальный ток | 10 А |
| Диапазон тока | 0…10 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±1,0% |
| Время установления, нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 30 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В переменного тока; 120…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | 0,96 при 230 В переменного тока; 0,97 при 115 В переменного тока, при полной нагрузке |
| КПД, тип. | 83% |
| Потребляемый ток, тип. | 2,5 А при 115 В переменного тока; 1,2 А при 230 В переменного тока |
| Пусковой ток, тип. | 55 А при 230 В переменного тока, холодный старт |
| Ток утечки | < 3,5 мА при 240 В переменного тока |
Защитные функции
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,2…16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C с вентилятором охлаждения |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; уровень light industry; EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| MTBF | 2635,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Размеры | 222 × 75 × 41 мм |
| Масса | 0,62 кг |
| Упаковка | 24 шт. / 16,6 кг / 1,63 CUFT |
Механические данные
Габаритные размеры корпуса: 222 × 75 × 41 мм при единицах измерения в миллиметрах и допуске ±1 мм.
Конструкция предусматривает принудительное охлаждение вентилятором 18 CFM при размещении в корпусе конечного изделия.
Разъёмы и подключение
Входной разъём переменного тока CN1: JST B5P-VH или эквивалент.
| Номер контакта | Назначение |
| 1 | AC/L |
| 2, 4 | Нет контакта |
| 3 | AC/N |
| 5 | FG |
Выходной разъём постоянного тока CN2: JST B6P-VH*2 или эквивалент.
| Номер контакта | Назначение |
| 1…6 | -V |
| 7…12 | +V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Все испытания ЭМС выполнялись при монтаже на металлической пластине 360 мм × 360 мм и толщиной 1 мм.
- Готовое изделие должно подтверждать соответствие директивам ЭМС после установки в конечное оборудование.
- Для высоты эксплуатации выше 2000 м и до 5000 м рабочая температура должна быть снижена на 5 °C на каждые 1000 м.
