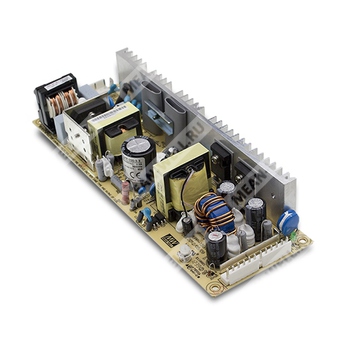

LPP-150-24 - импульсный источник питания AC/DC 24 В для промышленной автоматики с активной коррекцией коэффициента мощности.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPP | Серия источников питания с одним выходом и функцией PFC |
| 150 | Номинальная мощность 150 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Краткое описание
Источник питания серии LPP-150 представляет собой AC/DC преобразователь с одним выходом, активной коррекцией коэффициента мощности, свободной конвекцией или принудительным охлаждением и промышленным исполнением для монтажа в составе оборудования.
Особенности
- Универсальный вход переменного тока.
- Активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Опция защиты от перегрева.
- Охлаждение за счет свободной конвекции.
- Испытание на 100% полной нагрузки при прогреве.
- Фиксированная частота переключения: PFC 67 кГц, PWM 134 кГц.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока / 120 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF 0,96 при 230 В переменного тока; PF 0,97 при 115 В переменного тока, при полной нагрузке |
| КПД, тип. | 85% |
| Пусковой ток, тип. | 55 А при 230 В переменного тока, холодный запуск |
| Ток утечки | < 3,5 мА / 240 В переменного тока |
| Потребляемый ток, тип. | 1,2 А при 230 В переменного тока |
Выход
| Параметр | Значение для LPP-150-24 |
| Выходное напряжение | 24 В |
| Диапазон регулировки выходного напряжения | 22,8 ~ 26,4 В |
| Номинальный ток | 6,3 А |
| Диапазон тока | 0 ~ 6,3 А |
| Номинальная мощность | 151,2 Вт |
| Пульсации и шум, макс. | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления, нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания, тип. | 30 мс при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 26,4 ~ 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C с вентилятором охлаждения; см. кривую снижения нагрузки |
| Рабочая влажность | 20 ~ 90% без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2 G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Иммунитет ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035, уровень light industry, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Конструкция и механика
| Параметр | Значение |
| Габариты | 222 × 75 × 41 мм |
| Масса | 0,62 кг |
| Упаковка | 24 шт. / 16,6 кг / 1,63 куб. фута |
| Исполнение охлаждения | Свободная конвекция; допускается установка вентилятора 18 CFM |
Подключение
| Разъем | Назначение | Контакты |
| CN1 | Вход переменного тока | 1 — AC/L; 3 — AC/N; 5 — FG; 2, 4 — нет вывода |
| CN2 | Выход постоянного тока | 1~6 — -V; 7~12 — +V |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечном изделии.
- Все испытания ЭМС выполняются при монтаже на металлической пластине 360 мм × 360 мм × 1 мм с помощью медных кабелей длиной 1 мм.
- Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС после его установки в составе оборудования.
- Для эксплуатации на высоте более 2000 м (6500 ft) при температуре окружающей среды 3,5 °C / 1000 м и выше 5 °C / 1000 м с моделями без вентилятора требуется снижение нагрузки.
Надежность
| Параметр | Значение |
| MTBF | 2635,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
