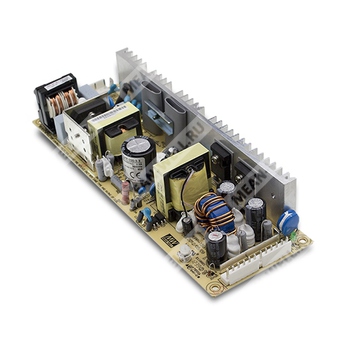

LPP-150-27 - импульсный источник питания 27 В для промышленной электроники с активным PFC.
Источник питания LPP-150-27 относится к серии LPP-150 и предназначен для преобразования сетевого переменного или постоянного входа в стабилизированное выходное напряжение 27 В с высокой эффективностью, активной коррекцией коэффициента мощности и встроенными защитами.
Расшифровка партномера
| Позиция | Значение |
| LPP | Серия источников питания Mean Well |
| 150 | Номинальная мощность 150 Вт |
| 27 | Выходное напряжение 27 В |
Краткое описание
Модель LPP-150-27 представляет собой одновыходовой AC/DC преобразователь с универсальным входом, активной коррекцией коэффициента мощности, принудительным либо естественным охлаждением и защитами от перегрузки и перенапряжения. Конструкция рассчитана на установку в промышленную аппаратуру и обеспечивает работу в широком диапазоне входных напряжений.
Особенности
- Универсальный вход переменного тока и полный диапазон работы.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита от перегрева как опция.
- Охлаждение свободной конвекцией.
- Испытание на 100% полной нагрузке при прогоне.
- Фиксированная частота преобразования: PFC 67 кГц, PWM 134 кГц.
- Возможность эксплуатации с вентилятором 18 CFM.
Области применения
Промышленная автоматика, телекоммуникационное оборудование, электронные устройства управления, измерительные и вспомогательные системы, где требуется источник питания 27 В с активным PFC и высокой надежностью.
Электрические параметры
| Параметр | Значение для LPP-150-27 |
| Выходное напряжение постоянного тока | 27 В |
| Диапазон регулировки выходного напряжения | 25,7 ~ 29,7 В |
| Номинальный ток | 5,6 А |
| Диапазон тока | 0 ~ 5,6 А |
| Номинальная мощность | 151,2 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления, нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 30 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF 0,96 при 230 В AC; PF 0,97 при 115 В AC при полной нагрузке |
| КПД, типовое значение | 85% |
| Входной ток, типовое значение | 1,2 А при 230 В AC; 2,5 А при 115 В AC |
| Пусковой ток, типовое значение | 55 А при 230 В AC, холодный старт |
| Ток утечки | <3,5 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока постоянного уровня, восстановление после устранения аварии |
| Перенапряжение | 29,7 ~ 36,5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C с вентилятором охлаждения |
| Рабочая температура без вентилятора | 3,3 В ~ 7,5 В: до 100 В AC без вентилятора; требуется снижение нагрузки до 60% |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; light industry level; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические параметры
| Параметр | Значение |
| Габариты | 222 × 75 × 41 мм (Д × Ш × В) |
| Масса | 0,62 кг |
| Упаковка | 24 шт.; 16,6 кг / 1,63 CUFT |
| Монтаж | Открытое исполнение, установка в конечное оборудование |
| Охлаждение | Свободная конвекция; допускается использование вентилятора 18 CFM |
Разъёмы и подключение
| Параметр | Значение |
| Входной разъём | JST B5P-VH или эквивалент |
| Контакты входного разъёма | 1: AC/L; 3: AC/N; 5: FG; 2, 4: без контакта |
| Выходной разъём | JST B6P-VH*2 или эквивалент |
| Контакты выходного разъёма | 1~6: -V; 7~12: +V |
| Примечание по заземлению | Контакт 5 входного разъёма является защитным заземлением |
Надёжность
| Параметр | Значение |
| MTBF | 2635,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Все испытания ЭМС выполнены при монтаже устройства на металлической пластине 360 мм × 360 мм и толщиной 1 мм.
- Если конечное оборудование не проходит испытания ЭМС, необходимо повторно подтвердить соответствие на уровне конечного изделия.
- Для рекомендаций по выполнению испытаний ЭМС следует обращаться к документу Mean Well по испытанию компонентов источников питания.
- Для моделей с вентилятором при температуре окружающей среды выше 2000 м (6500 ft) требуется снижение параметров согласно условиям эксплуатации.
- Температурный диапазон для моделей 3,3 В / 5 В при наличии вентиляторов составляет 5 °C / 1000 м и 5 °C / 1000 м для работы выше 2000 м.
