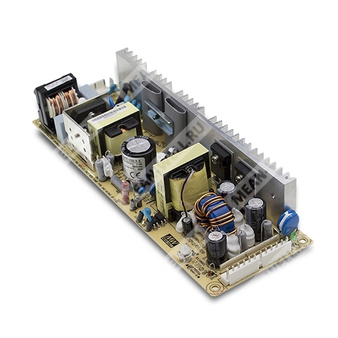

LPP-150-48 - источник питания AC/DC 150 Вт с активной коррекцией коэффициента мощности для промышленной аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPP | Серия источников питания с одним выходом и функцией активной коррекции коэффициента мощности |
| 150 | Номинальная мощность 150 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
Источник питания серии LPP-150 предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 48 В постоянного тока. Изделие ориентировано на применение в промышленной электронике, системах автоматизации, телекоммуникационном и технологическом оборудовании, где требуется компактный AC/DC-преобразователь с активным PFC, принудительным охлаждением и защитами от аварийных режимов.
Особенности:
- универсальный вход переменного тока и работа от постоянного напряжения сети;
- встроенная активная коррекция коэффициента мощности, PF более 0,96 при 230 В AC;
- защиты от короткого замыкания, перегрузки и перенапряжения;
- защита от перегрева, опционально;
- охлаждение за счёт свободной конвекции воздуха;
- испытание на 100% нагрузке;
- фиксированная частота преобразования: PFC 67 кГц, PWM 134 кГц;
- 3 года гарантии.
Описание
LPP-150-48 представляет собой импульсный источник питания с одним выходом и активным PFC. Устройство рассчитано на сетевое питание широкого диапазона, обеспечивает выход 48 В при номинальной мощности 153,6 Вт, имеет промышленное исполнение и предназначено для монтажа в составе конечного оборудования. В конструкции предусмотрены клеммные разъёмы для входа и выхода, а также возможность подключения защитного заземления.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Диапазон регулировки выходного напряжения | 45,6 ~ 52,8 В |
| Номинальный выходной ток | 3,2 А |
| Диапазон выходного тока | 0 ~ 3,2 А |
| Номинальная мощность | 153,6 Вт |
| Пульсации и шум | 250 мВп-п |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 30 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC |
| Диапазон входного постоянного напряжения | 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF 0,96 при 230 В AC; PF 0,97 при 115 В AC, при полной нагрузке |
| КПД тип. | 85% |
| Входной ток тип. | 1,2 А при 230 В AC |
| Входной ток тип. | 2,5 А при 115 В AC |
| Пусковой ток тип. | 55 А при 230 В AC, холодный пуск |
| Ток утечки | менее 3,5 мА при 240 В AC |
Защиты
| Защита | Уставка / действие |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; режим ограничения постоянного тока, восстановление автоматически после устранения неисправности |
| Перенапряжение | 52,8 ~ 64,8 В; отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C при охлаждении вентилятором, см. кривую дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; уровень light industry; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 222 × 75 × 41 мм (Д × Ш × В) |
| Масса | 0,62 кг |
| Упаковка | 24 шт. / 16,6 кг / 1,63 куб. фута |
| Способ охлаждения | свободная конвекция воздуха |
| Дополнительное охлаждение | вентилятор 18 CFM |
Надёжность
| Показатель | Значение |
| MTBF | 2635,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
| Разъём | Назначение | Контакты | Сопряжённый корпус / клемма |
| CN1 | Вход переменного тока | 1 — AC/L; 3 — AC/N; 5 — FG; 2, 4 — нет контакта | JST VHR или эквивалент; клемма JST SVH-21T-P1.1 или эквивалент |
| CN2 | Выход постоянного тока | 1~6 — -V; 7~12 — +V | JST VHR или эквивалент; клемма JST SVH-21T-P1.1 или эквивалент |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную регулировку и регулировку по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Все испытания ЭМС выполнялись при монтаже на металлической пластине 360 мм × 360 мм и толщине 1 мм.
- Конечное оборудование должно повторно подтверждать соответствие директивам ЭМС после установки данного изделия.
- Для руководства по проведению испытаний ЭМС следует использовать документ по тестированию компонентных источников питания.
- Допустимая температура окружающей среды при дерейтировании: для вентиляторных моделей 3,5 °C / 100 м, для моделей без вентилятора 5 °C / 100 м при высоте более 2000 м.
Краткие данные по исполнению 48 В
| Параметр | Значение |
| Модель | LPP-150-48 |
| Выходное напряжение | 48 В |
| Диапазон регулировки | 45,6 ~ 52,8 В |
| Номинальный ток | 3,2 А |
| Диапазон тока | 0 ~ 3,2 А |
| Мощность | 153,6 Вт |
| Пульсации и шум | 250 мВп-п |
| КПД тип. | 85% |
| Допуск | ±1,0% |
