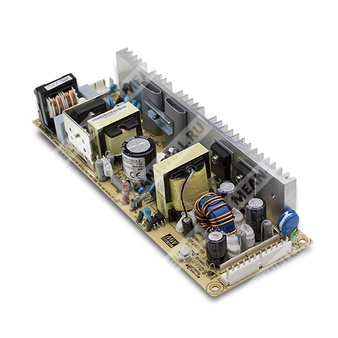

LPP-150-5 - импульсный источник питания 150 Вт с активным PFC и выходом 5 В для промышленной электроники.
Расшифровка партномера
| Позиция | Расшифровка |
| LPP | Серия источников питания с одним выходом и функцией коррекции коэффициента мощности |
| 150 | Номинальная мощность серии — 150 Вт |
| 5 | Номинальное выходное напряжение — 5 В |
Краткое описание
Источник питания серии LPP-150 представляет собой AC/DC преобразователь с одним выходом, активной коррекцией коэффициента мощности, принудительным охлаждением и защитами от перегрузки и перенапряжения. Модификация LPP-150-5 предназначена для формирования стабилизированного выхода 5 В при высоком токе нагрузки в промышленных системах, телекоммуникационном и электронном оборудовании.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF более 0,96.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита от перегрева — опция.
- Охлаждение за счёт свободной конвекции и вентилятора.
- Испытание на 100% полную нагрузку в процессе приработки.
- Фиксированная частота преобразования: PFC 67 кГц, PWM 134 кГц.
- 3-летний срок гарантии.
Назначение
Источники питания серии применяются в промышленной автоматике, системах управления, средствах связи, измерительной аппаратуре и другой электронике, где требуется компактный источник 5 В с высоким током, низкими пульсациями и соблюдением требований EMC и безопасности.
Основные параметры
| Параметр | Значение для LPP-150-5 |
| Номинальное выходное напряжение | 5 В |
| Диапазон регулировки выходного напряжения | 4,75 ~ 5,5 В |
| Номинальный выходной ток | 30 А |
| Диапазон выходного тока | 0 ~ 30 А |
| Номинальная выходная мощность | 150 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, время нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 30 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC, 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF 0,97 при 115 В AC, PF 0,96 при 230 В AC, при полной нагрузке |
| КПД, тип. | 76% |
| Входной ток, тип. | 2,5 А при 115 В AC; 1,2 А при 230 В AC |
| Пусковой ток, тип. | 55 А при 230 В AC, холодный запуск |
| Ток утечки | Менее 3,5 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,5 ~ 6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C с вентилятором охлаждения, см. кривую снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения, влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Снижение нагрузки
| Условия | Требования |
| Без вентилятора | Для моделей 3,3 В ~ 7,5 В при температуре ниже 100 В AC требуется снижение нагрузки до 60% |
| С вентилятором 18 CFM | Допускается работа по указанной кривой снижения нагрузки |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55035; уровень light industry; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность
| Параметр | Значение |
| MTBF | 2635,3 тыс. часов, Telcordia SR-332 (Bellcore); 292,7 тыс. часов, MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Габариты | 222 × 75 × 41 мм |
| Масса | 0,62 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 16,6 кг |
| Объём упаковки | 1,63 CUFT |
Подключение
| Разъём | Назначение |
| CN1 | Вход переменного тока |
| CN2 | Выход постоянного тока |
| CN1, вывод 5 | Защитное заземление |
Назначение выводов
| Разъём | Номер контакта | Назначение |
| CN1 | 1 | AC/L |
| CN1 | 2, 4 | Нет контакта |
| CN1 | 3 | AC/N |
| CN1 | 5 | FG |
| CN2 | 1 ~ 6 | -V |
| CN2 | 7 ~ 12 | +V |
Рекомендуемые сопрягаемые элементы
| Разъём | Сопрягаемая часть |
| CN1 | JST VHR или эквивалент; контакт JST SVH-21T-P1.1 или эквивалент |
| CN2 | JST VHR или эквивалент; контакт JST SVH-21T-P1.1 или эквивалент |
Примечания
1. Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает установленный допуск, нестабильность по сети и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполнены при монтаже на металлической пластине 360 мм × 360 мм × 1 мм с заземлением; итоговое соответствие ЭМС должно подтверждаться в составе конечного изделия.
5. При температуре окружающей среды 35 °C и выше для моделей без вентилятора, а также при температуре 5 °C и выше для моделей с вентилятором, работа на высоте более 2000 м требует учёта дополнительных ограничений по эксплуатации.
