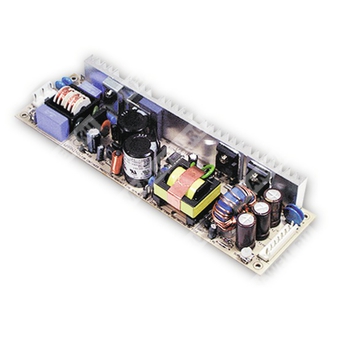

LPS-100-12 - импульсный источник питания 12 В мощностью 100 Вт для промышленной и электронной аппаратуры.
Расшифровка партномера
| LPS | Серия импульсных источников питания без функции PFC |
| 100 | Номинальная мощность серии: 100 Вт |
| 12 | Номинальное выходное напряжение: 12 В |
Краткое описание
LPS-100-12 — одновыходовой источник питания AC/DC с универсальным входом, естественным охлаждением и защитами от перегрузки и перенапряжения. Предназначен для промышленной автоматики, электронного оборудования, систем управления и иных нагрузок с питанием 12 В постоянного тока.
Основные особенности
- Универсальный вход переменного тока с автоматическим переключением диапазона.
- Естественное охлаждение за счёт конвекции.
- Одновыходовая структура.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Испытание на 100% полной нагрузке.
- Фиксированная частота переключения 134 кГц.
- Предназначен для монтажа в составе оборудования.
Применение
- Промышленная автоматика.
- Системы управления.
- Электронные устройства общего и промышленного назначения.
- Оборудование, требующее стабилизированного питания 12 В.
Выходные параметры
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 8,4 А |
| Диапазон выходного тока | 0 ~ 8,4 А |
| Номинальная мощность | 100,8 Вт |
| Диапазон подстройки выходного напряжения | 10 ~ 13,2 В |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
| Время установки и нарастания | 1200 мс, 50 мс / 115 В перем. тока при полной нагрузке |
| Время удержания | 20 мс / 115 В перем. тока при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 88 ~ 132 В перем. тока / 176 ~ 264 В перем. тока, автоматическое переключение; 248 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД типовой | 79% |
| Входной ток типовой | 2,3 А / 115 В перем. тока, 1,5 А / 230 В перем. тока |
| Пусковой ток типовой | Холодный старт 30 А / 115 В перем. тока, 60 А / 230 В перем. тока |
| Ток утечки | <1 мА / 240 В перем. тока |
Параметры защиты
| Перегрузка | 105 ~ 140% номинальной выходной мощности; для канала +24 В: выше 6,5 А |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 13,8 ~ 16,2 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Эксплуатационные условия
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -10 ~ +60 °C |
| Температура хранения и влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 3 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и безопасность
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Электромагнитная совместимость, эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Электромагнитная совместимость, помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -11, EN55035, уровень light industry, EAC TP TC 020 |
Надёжность, габариты и упаковка
| MTBF | 2983,9 тыс. ч min по Telcordia SR-332 (Bellcore); 342,6 тыс. ч min по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 222 × 62 × 32 мм (Д × Ш × В) |
| Масса | 0,45 кг |
| Упаковка | 24 шт. / 12,5 кг / 1,63 куб. фута |
Подключение
| Разъём выхода постоянного тока | CN2: JST B8P-VH или эквивалент |
| Назначение выводов CN2 | 1,2,3,4 — +V; 5,6,7,8 — -V |
| Сочетаемый корпус | JST VHR или эквивалент |
| Контакт | JST SVH-21T-P1.1 или эквивалент |
| Разъём входа переменного тока | CN1: JST B5P-VH или эквивалент |
| Назначение выводов CN1 | 1 — FG; 2,4 — без контакта; 3 — AC/N(-); 5 — AC/L(+) |
| Сочетаемый корпус | JST VHR или эквивалент |
| Контакт | JST SVH-21T-P1.1 или эквивалент |
| Предохранитель | F4A/250V |
| Подстройка выходного напряжения | +V ADJ |
Примечания
| 1 | Все параметры, не оговорённые особо, измерены при входном напряжении 230 В перем. тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку, регулирование линии и регулирование нагрузки. |
| 4 | Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Все испытания ЭМС выполнены при монтаже на стальной пластине 360 мм × 360 мм толщиной 1 мм. Для итогового изделия требуется повторное подтверждение соответствия директивам ЭМС. Рекомендации по выполнению испытаний ЭМС доступны в руководстве по тестированию блоков питания компонента. |
| 5 | Если входное напряжение составляет 85 ~ 87 В перем. тока, выходная нагрузка должна быть снижена до 20% от номинала на 1 секунду. |
| 6 | Монтажные отверстия M1 и M2 должны быть заземлены по требованиям ЭМС. |
| 7 | Испытание гармонического тока выполняется при нагрузке 90%. |
| 8 | Снижение допустимой температуры окружающей среды: 3,5 °C на 1000 м для моделей с вентилятором и 5 °C на 1000 м для моделей без вентилятора при высоте эксплуатации выше 2000 м. |
