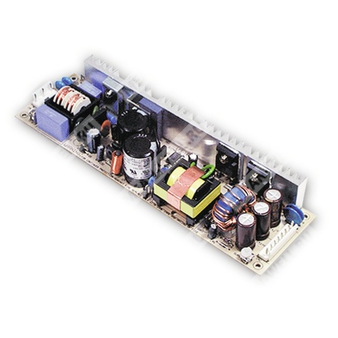

LPS-100-15 - импульсный источник питания 15 В, 100 Вт, для промышленной аппаратуры.
Общее описание
LPS-100-15 — одноканальный импульсный источник питания переменного/постоянного тока с выходным напряжением 15 В и номинальной мощностью 100 Вт. Предназначен для питания промышленной электроники, средств автоматики, телекоммуникационных и иных нагрузок, требующих стабилизированного постоянного напряжения.
Изделие поддерживает универсальный вход 88–132 В AC / 176–264 В AC с автоматическим переключением, а также работу от 248–370 В DC. Охлаждение осуществляется за счет свободной конвекции; при повышенной температуре окружающей среды допускается применение принудительного обдува в соответствии с кривой дерейтирования.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPS | Серия источников питания Mean Well LPS |
| 100 | Номинальная мощность 100 Вт |
| 15 | Выходное напряжение 15 В |
Основные особенности
- Универсальный диапазон входного напряжения AC и поддержка входа DC.
- Один стабилизированный выход 15 В.
- Защита от перегрузки и перенапряжения.
- Охлаждение свободной конвекцией.
- Испытание на 100% полной нагрузке.
- Фиксированная частота переключения 134 кГц.
- 2-кратная изоляция вход-выход и вход-земля согласно параметрам изделия.
Выход
| Параметр | Значение для LPS-100-15 |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 6,7 А |
| Диапазон тока | 0 ~ 6,7 А |
| Номинальная мощность | 100,5 Вт |
| Регулировка выходного напряжения | 13,5 ~ 18 В |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Регулировка по сети | ±0,5% |
| Регулировка по нагрузке | ±1,5% |
| Время установки, время нарастания | 1200 мс, 50 мс при 115 В AC при полной нагрузке; 800 мс, 50 мс при 230 В AC при полной нагрузке |
| Время удержания | 20 мс / 115 В AC; 20 мс / 230 В AC при полной нагрузке |
Вход
| Параметр | Значение для LPS-100-15 |
| Диапазон входного напряжения | 88 ~ 132 В AC / 176 ~ 264 В AC, автоматическое переключение; 248 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 80% |
| Входной ток, тип. | 2,3 А / 115 В AC; 1,5 А / 230 В AC |
| Пусковой ток, тип. | Холодный старт 30 А / 115 В AC; 60 А / 230 В AC |
| Ток утечки | < 1 мА / 240 В AC |
| Функция работы от DC-входа | Возможна при подключении AC/N(-), AC/L(+) |
Защита
| Параметр | Значение для LPS-100-15 |
| Защита от перегрузки | 105 ~ 140% от номинальной выходной мощности |
| Особенность защиты от перегрузки | Для выхода +24 В: свыше 6,5 А |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 15,5 ~ 18,2 В |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение вход-выход | 3 кВ AC |
| Испытательное напряжение вход-земля | 2 кВ AC |
| Испытательное напряжение выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -10 ~ +60 °C (см. кривую дерейтирования) |
| Температура хранения, влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2 G, по 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 2983,9 тыс. ч min (Telcordia SR-332); 342,6 тыс. ч min (MIL-HDBK-217F, 25 °C) |
Размеры и упаковка
| Параметр | Значение |
| Габаритные размеры | 222 × 62 × 32 мм (Д × Ш × В) |
| Масса | 0,45 кг |
| Упаковка | 24 шт.; 12,5 кг; 1,63 куб. фута |
Конструктивные и монтажные данные
| Параметр | Значение |
| Частота преобразования | 135 кГц |
| Выходной разъём | JST B8P-VH или эквивалент |
| Входной разъём | JST B5P-VH или эквивалент |
| Клеммная совместимость | JST VHR или эквивалент; JST SVH-21T-P1.1 или эквивалент |
| Предохранитель | F4A/250V |
| Требование заземления | Обязательное заземление; контакт CN1, pin 1 — защитное заземление |
Примечания
- Все параметры не специально оговорены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Итоговое оборудование должно быть повторно подтверждено на соответствие директивам ЭМС после монтажа. Для руководства по выполнению испытаний см. документацию на источник питания.
- Если диапазон входного напряжения 85–89 В AC, выходная нагрузка снижается до 20 Вт в течение 1 секунды.
- Монтажные отверстия M1 и M2 должны быть заземлены для целей ЭМС.
- Испытания гармонических составляющих тока выполняются при нагрузке 90%.
- Температурный дерейтинг составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
