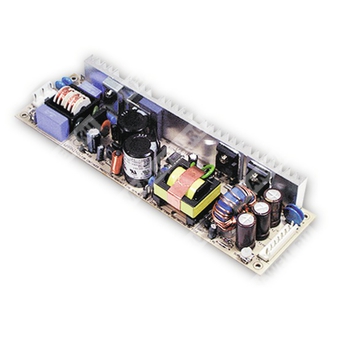

LPS-100-24 - импульсный AC/DC источник питания 100 Вт на 24 В для промышленной аппаратуры и автоматики.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| LPS |
Серия источников питания Mean Well LPS, одно выходное исполнение без функции PFC |
| 100 |
Номинальная мощность серии: 100 Вт |
| 24 |
Номинальное выходное напряжение: 24 В |
Общее назначение и особенности
Источник питания LPS-100-24 предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 24 В постоянного тока с мощностью до 100 Вт. Модель относится к серии LPS-100, выполнена в исполнении с одним выходом и не содержит функции PFC.
- Универсальный вход переменного тока с автоматическим переключением диапазона.
- Возможность питания от постоянного входного напряжения.
- Естественное охлаждение конвекцией.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Проверка под полной нагрузкой.
- Фиксированная частота преобразования.
Выход
| Параметр |
Значение для LPS-100-24 |
| Выходное напряжение |
24 В |
| Номинальный ток |
4,2 А |
| Диапазон тока |
0 ~ 4,2 А (6 А в течение 10 с) |
| Номинальная мощность |
100,8 Вт |
| Предел мощности в течение 10 с |
144 Вт |
| Диапазон подстройки выходного напряжения |
20 ~ 26,4 В |
| Пульсации и шум |
150 мВ пик-пик |
| Допуск выходного напряжения |
±1,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки, время нарастания |
800 мс, 50 мс при 230 В AC; 1200 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания |
20 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр |
Значение для LPS-100-24 |
| Диапазон входного напряжения |
88 ~ 132 В AC / 176 ~ 264 В AC, автоматическое переключение; 248 ~ 370 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД |
80% тип. |
| Потребляемый ток |
2,3 А при 115 В AC; 1,5 А при 230 В AC |
| Пусковой ток |
Холодный запуск: 30 А при 115 В AC; 60 А при 230 В AC |
| Ток утечки |
<1 мА при 240 В AC |
Защита
| Параметр |
Значение для LPS-100-24 |
| Перегрузка |
105 ~ 140% от номинальной выходной мощности; для +24 В: свыше 6,5 А |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
27,6 ~ 32,4 В |
| Тип защиты от перенапряжения |
Режим hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Рабочая температура |
-10 ~ +60 °C (с учетом кривой снижения нагрузки) |
| Температура хранения и влажность |
-20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,05%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Кривая снижения нагрузки
Для модели 24 В в документе указаны условия снижения нагрузки в зависимости от температуры окружающей среды и охлаждения. При повышении температуры допускается ограничение нагрузки, а при принудительном обдуве пределы нагрузки выше, чем при конвекционном охлаждении.
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Раздел |
Нормативные данные |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС |
BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
BS EN/EN61000-4-2, -3, -4, -5, -6, -11, EN55035, уровень light industry, EAC TP TC 020 |
MTBF
| Параметр |
Значение |
| Средняя наработка на отказ |
2983,9 тыс. ч min по Telcordia SR-332 (Bellcore) |
| Средняя наработка на отказ |
342,6 тыс. ч min по MIL-HDBK-217F (25 °C) |
Габаритные размеры и масса
| Параметр |
Значение |
| Габариты |
222 × 62 × 32 мм (Д × Ш × В) |
| Масса |
0,45 кг |
| Упаковка |
24 шт.; 12,5 кг; 1,63 CUFT |
Подключение
| Разъем |
Назначение |
| CN1 |
Вход AC: 1 — FG; 2, 4 — нет вывода; 3 — AC/N(-); 5 — AC/L(+) |
| CN2 |
Выход DC: 1, 2, 3, 4 — +V; 5, 6, 7, 8 — -V |
| Тип корпуса разъема CN1 |
JST B5P-VH или эквивалент |
| Тип корпуса разъема CN2 |
JST B8P-VH или эквивалент |
| Сопрягаемый корпус |
JST VHR или эквивалент |
| Контакт |
JST SVH-21T-P1.1 или эквивалент |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установленный допуск, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания является компонентом, предназначенным для установки в конечное оборудование. Все испытания по ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- При входном диапазоне 85 ~ 89 В AC выходная нагрузка должна быть снижена до 20% от номинала в течение 1 секунды.
- Монтажные отверстия M1 и M2 должны быть заземлены по требованиям ЭМС.
- Испытание гармонических составляющих тока выполняется при 90% нагрузки.
- Температурное снижение допустимой нагрузки составляет 3,5% на 1000 м для моделей без вентилятора и 5% на 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
