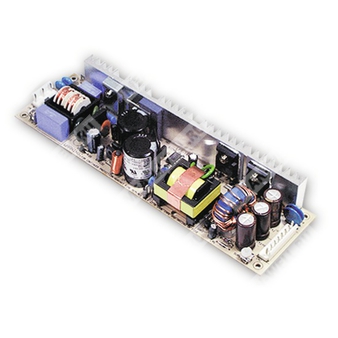

LPS-100-27 - импульсный источник питания AC/DC на 27 В для промышленного применения.
Краткое описание
Модуль LPS-100-27 относится к серии LPS-100 компании Mean Well и представляет собой одновыходный импульсный источник питания мощностью до 100 Вт без функции коррекции коэффициента мощности. Устройство предназначено для питания промышленной аппаратуры от сети переменного тока с универсальным входом и автоматическим переключением диапазона 115/230 В AC. Для модели с выходом 27 В предусмотрены стандартные выходные параметры, характерные именно для данной модификации серии.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPS | Серия импульсных источников питания Mean Well |
| 100 | Номинальная мощность серии: 100 Вт |
| 27 | Номинальное выходное напряжение: 27 В |
Основные особенности
- Универсальный вход переменного тока с автопереключением диапазона.
- Одно выходное напряжение 27 В постоянного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание полной нагрузкой на 100%.
- Фиксированная частота переключения около 134 кГц.
- 2 года гарантии в документе указаны, но в данном ответе не приводятся.
Выходные параметры
| Параметр | Значение для LPS-100-27 |
| Номинальное выходное напряжение | 27 В |
| Номинальный выходной ток | 3,8 А |
| Диапазон регулировки выходного тока | 0 ~ 3,8 А |
| Номинальная мощность | 102,6 Вт |
| Диапазон подстройки выходного напряжения | 26 ~ 32 В |
| Пульсации и шум, макс. | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 800 мс, 50 мс при 230 В AC; 1200 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания | 20 мс при 230 В AC; 20 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 132 В AC / 176 ~ 264 В AC с автоматическим переключением; 248 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД, тип. | 80% |
| Входной ток, тип. | 2,3 А при 115 В AC; 1,5 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт: 30 А при 115 В AC; 60 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
| Режим работы по входу постоянного тока | Возможна работа от DC при подключении AC/N(-), AC/L(+) |
Защита
| Вид защиты | Параметры для LPS-100-27 |
| Перегрузка | 105 ~ 140% от номинальной выходной мощности |
| Особенность перегрузочной характеристики | Для +24 В: свыше 6,5 А |
| Перенапряжение | 27,6 ~ 32,4 В |
| Тип срабатывания защиты | Hiccup mode, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -10 ~ +60 °C, см. кривую снижения нагрузки |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -11, EN55035, уровень light industry, EAC TP TC 020 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 222 × 62 × 32 мм (Д × Ш × В) |
| Масса | 0,45 кг |
| Упаковка | 24 шт.; 12,5 кг; 1,63 куб. фута |
| Частота преобразования | 135 кГц |
| Тип охлаждения | Свободная конвекция воздуха |
MTBF
| Методика | Наработка на отказ |
| Telcordia SR-332 (Bellcore) | 2983,9 тыс. часов, минимум |
| MIL-HDBK-217F (25 °C) | 342,6 тыс. часов, минимум |
Подключение
| Разъем | Назначение |
| CN1 — вход сети | JST B5P-VH или эквивалент |
| CN2 — выход постоянного тока | JST B8P-VH или эквивалент |
| CN1: входной разъем | Назначение контакта |
| 1 | FG |
| 2, 4 | Нет вывода |
| 3 | AC/N(-) |
| 5 | AC/L(+) |
| CN2: выходной разъем | Назначение контакта |
| 1, 2, 3, 4 | +V |
| 5, 6, 7, 8 | -V |
Примечания
- Все параметры не указаны с учетом примечаний документа; если не оговорено отдельно, измерение выполняется при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, стабилизацию по линии и по нагрузке.
- Источник питания относится к компонентам, устанавливаемым в конечное оборудование. Для выполнения ЭМС-испытаний устройство должно монтироваться на металлическую пластину 360 × 360 мм толщиной 1 мм.
- При входном диапазоне 85 ~ 89 В AC выходная нагрузка должна быть снижена до 20% на 1 секунду для моделей LPS-100-24; данное примечание в документе относится к соответствующей модификации серии.
- Монтажные отверстия M1 и M2 должны быть заземлены для целей ЭМС.
- Испытание гармонического тока выполняется при нагрузке 90%.
- Температурное снижение допустимой нагрузки: 3,5%/1000 м для моделей с вентиляторным охлаждением и 5%/1000 м для моделей со свободной конвекцией при высоте эксплуатации более 2000 м.
