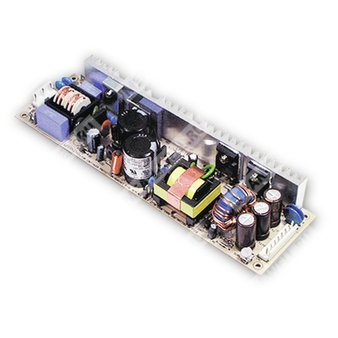

LPS-100-48 - импульсный источник питания 48 В, 100 Вт для промышленного применения.
Общее описание
LPS-100-48 — это AC/DC источник питания открытого исполнения серии LPS-100 с одним выходом, предназначенный для питания промышленной и электронной аппаратуры. Модель обеспечивает выходное напряжение 48 В, номинальную мощность 100 Вт, универсальный сетевой вход и встроенные защиты от перегрузки и перенапряжения. Охлаждение осуществляется за счёт свободной конвекции воздуха.
Расшифровка партномера
| Позиция | Расшифровка |
| LPS | Серия импульсных источников питания Mean Well LPS |
| 100 | Номинальная выходная мощность 100 Вт |
| 48 | Выходное напряжение 48 В |
Основные особенности
- Универсальный диапазон входного переменного напряжения: 88–132 В AC / 176–264 В AC.
- Автоматическое переключение диапазона входа.
- Работа от постоянного входа 248–370 В DC.
- Один выход 48 В.
- Номинальная мощность: 100 Вт.
- Охлаждение: свободная конвекция воздуха.
- Встроенные защиты: от перегрузки и перенапряжения.
- Исполнение без функции коррекции коэффициента мощности.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 2,1 А |
| Диапазон тока | 0–2,1 А |
| Номинальная мощность | 100,8 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон подстройки выходного напряжения | 41–56 В |
| Допуск по выходному напряжению | ±1,0% |
| Регулировка по входной сети | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Время установки, нарастания | 1200 мс, 50 мс при 115 В AC; 800 мс, 50 мс при 230 В AC, при полной нагрузке |
| Время удержания | 20 мс при 115 В AC; 20 мс при 230 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88–132 В AC / 176–264 В AC, автоматическое переключение |
| Диапазон входного постоянного напряжения | 248–370 В DC |
| Частотный диапазон | 47–63 Гц |
| КПД типовой | 81% |
| Входной ток типовой | 1,5 А при 230 В AC; 2,3 А при 115 В AC |
| Пусковой ток типовой | 60 А при 230 В AC; 30 А при 115 В AC, холодный старт |
| Ток утечки | <1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105–140% от номинальной выходной мощности |
| Примечание по перегрузке | Для +24 В: выше 6,5 А |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 57,6–67,2 В |
| Тип защиты от перенапряжения | Hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | -10…+60 °C |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 минут на цикл, 60 минут по осям X, Y, Z |
Сведения по надёжности
| Параметр | Значение |
| MTBF | 2983,9 тыс. ч min по Telcordia SR-332 (Bellcore); 342,6 тыс. ч min по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -11, EN55035, уровень light industry, EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 222 × 62 × 32 мм (Д × Ш × В) |
| Масса | 0,45 кг |
| Упаковка | 24 шт. / 12,5 кг / 1,63 CUFT |
Подключение
| Разъём | Назначение | Состав |
| CN1 | Вход переменного тока | JST B5P-VH или эквивалент |
| CN2 | Выход постоянного тока | JST B8P-VH или эквивалент |
Назначение выводов
| CN1 | Назначение |
| 1 | FG, защитное заземление |
| 2, 4 | Не подключены |
| 3 | AC/N(-) |
| 5 | AC/L(+) |
| CN2 | Назначение |
| 1, 2, 3, 4 | +V |
| 5, 6, 7, 8 | -V |
Примечания
- Все параметры, не отмеченные иначе, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосой пропускания с использованием скрученной пары проводов длиной 12 дюймов, оконцованных конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает в себя допуск установки, регулировку по линии и регулировку по нагрузке.
- Источник питания является компонентом, предназначенным для установки в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС после установки в составе системы.
- Если диапазон входного напряжения 85–89 В AC, то выходная нагрузка должна быть снижена до 20% от номинала в течение 1 секунды.
- Монтажные отверстия M1 и M2 должны быть заземлены для целей ЭМС.
- Испытание гармонических составляющих тока выполняется при 90% нагрузки.
- Температура окружающей среды должна снижаться на 3,5 °C на каждые 1000 м высоты для моделей с вентилятором и на 5 °C на каждые 1000 м высоты выше 2000 м.
Дополнительные сведения
Серия LPS-100 относится к одноканальным источникам питания мощностью 100 Вт без функции PFC. Конструкция ориентирована на промышленную интеграцию в составе конечного оборудования и допускает подключение входа AC/N(-), AC/L(+) с обязательным защитным заземлением FG.
