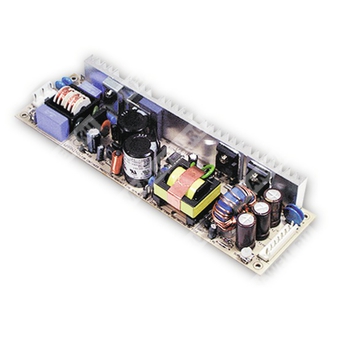

LPS-100-5 - импульсный источник питания 5 В мощностью 100 Вт для промышленного применения.
Назначение и общая характеристика
Модель LPS-100-5 относится к серии компактных одноканальных источников питания переменного/постоянного тока с выходом 5 В и номинальной мощностью 100 Вт. Устройство предназначено для питания промышленной и электронной аппаратуры, систем управления, автоматики, телекоммуникационного и встраиваемого оборудования. Источник выполнен с универсальным сетевым входом, автоматическим переключением диапазонов сети и принудительным либо конвекционным охлаждением в зависимости от условий эксплуатации.
Расшифровка партномера
| Позиция | Расшифровка |
| LPS | Серия источников питания Mean Well LPS, одноканальный источник без функции PFC |
| 100 | Номинальная мощность серии: 100 Вт |
| 5 | Номинальное выходное напряжение: 5 В |
Ключевые особенности
- Универсальный вход переменного тока с автоматическим переключением диапазона.
- Допускается работа от источника постоянного тока на входе.
- Один выход 5 В.
- Защита от перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции либо принудительного обдува в зависимости от режима.
- Проверка на 100% полной нагрузке.
- Фиксированная частота коммутации.
- Компактное исполнение для монтажа в промышленное оборудование.
Выход
| Параметр | Значение для LPS-100-5 |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 20 А |
| Диапазон тока | 0 ~ 20 А |
| Номинальная мощность | 100 Вт |
| Диапазон подстройки выходного напряжения | 4,5 ~ 5,7 В |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Время запуска и нарастания | 1200 мс, 50 мс при 115 В AC на полной нагрузке |
| Время удержания | 20 мс при 115 В AC на полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 132 В AC / 176 ~ 264 В AC, автоматическое переключение; 248 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД | 77% |
| Входной ток | 2,3 А при 115 В AC; 1,5 А при 230 В AC |
| Пусковой ток | 30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| Ток утечки | < 1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105 ~ 140% от номинальной выходной мощности |
| Особенность защиты от перегрузки | Для +24 В: свыше 6,5 А |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварии |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -10 ~ +60 °C |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 минут на цикл, всего 60 минут по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 2983,9 тыс. ч минимум, Telcordia SR-332 (Bellcore); 342,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Электрическая прочность | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -11, EN55035, уровень light industry, EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габариты | 222 × 62 × 32 мм (Д × Ш × В) |
| Масса | 0,45 кг |
| Упаковка | 24 шт. / 12,5 кг / 1,63 куб. фута |
| Частота преобразования | 135 кГц |
Разъёмы и подключение
| Разъём | Назначение | Назначение контактов |
| CN1 | Вход переменного тока | 1 — FG; 2, 4 — не задействованы; 3 — AC/N(-); 5 — AC/L(+) |
| CN2 | Выход постоянного тока | 1, 2, 3, 4 — +V; 5, 6, 7, 8 — -V |
Прочие сведения
| Параметр | Значение |
| Функциональное исполнение | Одноканальный источник питания без функции PFC |
| Тип охлаждения | Свободная конвекция; для повышенной нагрузки предусмотрен режим с принудительным обдувом |
| Наличие регулировки выходного напряжения | Да, подстройка через подстроечный элемент |
| Положение при испытании статических характеристик | Горизонтальное |
Примечания
| № | Содержание |
| 1 | Не все параметры измеряются при напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает точность установки, стабилизацию по сети и по нагрузке. |
| 4 | Источником питания является компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполнялись при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС после интеграции компонента. |
| 5 | Если входное напряжение 85 ~ 89 В AC, выходная нагрузка должна быть снижена до 20% от номинала в течение 1 секунды. |
| 6 | Монтажные отверстия M1 и M2 должны быть заземлены по требованиям ЭМС. |
| 7 | Испытание гармонического тока выполняется при 90% нагрузки. |
| 8 | Допустимая температура окружающей среды снижается на 3,5 °C/1000 м для моделей без вентилятора и на 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м. |
