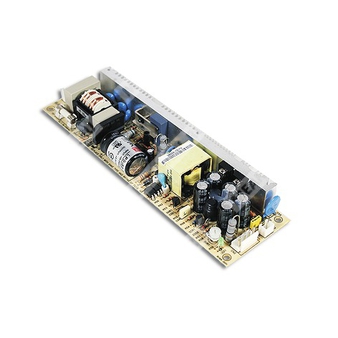

LPS-50-12 - импульсный источник питания 12 В для промышленной электроники и систем автоматизации.
Назначение: одноканальный импульсный источник питания открытого исполнения для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 12 В с выходной мощностью до 50 Вт.
Расшифровка партномера
| Позиция | Расшифровка |
| LPS | Серия источников питания Mean Well LPS |
| 50 | Номинальная мощность класса 50 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Особенности
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Компактное исполнение малой высоты.
- Встроенное дистанционное включение/выключение.
- Индикатор включения.
- Испытание на 100% полной нагрузке.
- Низкий профиль: 23 мм.
Области применения
Промышленные системы управления, средства автоматизации, электронные устройства общего и промышленного назначения, оборудование с питанием 12 В постоянного тока.
Основные электрические параметры
| Параметр | Значение |
| Постоянное выходное напряжение | 12 В |
| Номинальный выходной ток | 4,2 А |
| Диапазон выходного тока | 0 ~ 5 А |
| Номинальная выходная мощность | 50,4 Вт |
| Пиковая нагрузка 10 с | 60 Вт |
| Диапазон подстройки выходного напряжения | 10,8 ~ 13,2 В |
| Пульсации и шум | 80 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Лининая стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установления, время нарастания | 500 мс, 40 мс при 115/230 В AC и полной нагрузке |
| Время удержания | 70 мс при 230 В AC, 12 мс при 115 В AC, полная нагрузка |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД типовой | 82% |
| Пусковой ток типовой | 35 А при 230 В AC |
| Потребляемый ток AC типовой | 1,2 А при 115 В AC; 0,8 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защиты
| Функция | Уровень срабатывания | Тип защиты |
| Перегрузка | 122 ~ 160% от номинальной выходной мощности | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8 ~ 16,2 В | Hiccup, автоматическое восстановление после устранения неисправности |
Функциональные параметры
| Параметр | Значение |
| Дистанционное включение/выключение | RC+/RC-: 0 ~ 0,8 В — включение; 4 ~ 10 В — выключение |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,04%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55035; EN61000-6-2 (EN50082-2), heavy industry level; criteria A; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3138,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 491,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 195 × 55 × 23 мм (Д × Ш × В) |
| Масса и упаковка | 0,24 кг; 48 шт. / 12,5 кг / 0,87 CUFT |
Подключение
| Разъём | Назначение | Контакты | Сопряжение |
| CN1 | Вход сети переменного тока | 1 — AC/L; 2,4 — нет контакта; 3 — AC/N; 5 — FG | JST B5P-VH или эквивалент |
| CN2 | Выход постоянного тока | 1,2 — -V; 3,4 — +V | JST B4P-VH или эквивалент |
| CN3 | Дистанционное включение/выключение | 1 — RC+; 2 — RC- | JST B2B-XH или эквивалент |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, заканчивающейся параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
4. Рабочий цикл по перегрузке не должен превышать номинальную нагрузку.
5. Источник питания считается компонентом, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно повторно проверяться на соответствие директивам ЭМС. Руководство по проведению этих испытаний приведено в приложении по ЭМС на сайте производителя.
6. Температурное понижение допустимой нагрузки составляет 3,5% на 1000 м при эксплуатации без вентиляторов и 5% на 1000 м при эксплуатации с вентиляторами на высоте выше 2000 м (6500 футов).
