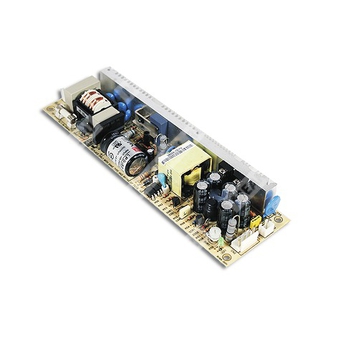

LPS-50-24 - компактный источник питания AC/DC на 24 В и 50 Вт для промышленной электроники.
Назначение и краткое описание
Модель LPS-50-24 относится к серии LPS-50 и представляет собой одно-выходный импульсный источник питания мощностью 50 Вт с универсальным сетевым входом, естественным воздушным охлаждением и встроенными защитами. Изделие предназначено для питания оборудования промышленной автоматизации, электронной аппаратуры и систем, требующих стабилизированного напряжения 24 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPS | Серия источников питания Mean Well LPS |
| 50 | Номинальная мощность серии: 50 Вт |
| 24 | Номинальное выходное напряжение: 24 В |
Основные особенности
- Универсальный диапазон входного переменного напряжения.
- Работа от сети постоянного тока в расширенном диапазоне входа.
- Естественное охлаждение за счет свободной конвекции.
- Компактное низкопрофильное исполнение высотой 23 мм.
- Встроенный вход удаленного включения/выключения.
- Светодиодная индикация наличия питания.
- Испытание на 100 % полной нагрузке в процессе старения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 2,1 А |
| Диапазон регулировки выходного напряжения | 21,6 ~ 27,2 В |
| Диапазон выходного тока | 0 ~ 2,5 А |
| Номинальная мощность | 50,4 Вт |
| Пиковая нагрузка 10 с | 60 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск по выходному напряжению | ±1,0 % |
| Нестабильность по сети | ±1,0 % |
| Нестабильность по нагрузке | ±1,0 % |
| Время установки, время нарастания | 500 мс, 40 мс при 230 В AC; 500 мс, 40 мс при 115 В AC, при полной нагрузке |
| Время удержания | 70 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовое | 85 % |
| Потребляемый ток при 115 В AC | 1,2 А |
| Потребляемый ток при 230 В AC | 0,8 А |
| Пусковой ток типовой | 18 А при 115 В AC; 35 А при 230 В AC, холодный старт |
| Ток утечки | Менее 1 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 122 ~ 160 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
Функции
| Параметр | Значение |
| Удаленное включение/выключение | RC+/RC-: 0 ~ 0,8 В — включение; 4 ~ 10 В — выключение |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90 % RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95 % RH |
| Температурный коэффициент | ±0,04 %/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Электрическая прочность изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035, EN61000-6-2 (EN50082-2), heavy industry level, BS EN/BS EN/BS EN/BS EN/criteria A, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3138,2 тыс. ч минимум, Telcordia SR-332 (Bellcore); 491,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 195 × 55 × 23 мм (Д × Ш × В) |
| Масса и упаковка | 0,24 кг; 48 шт.; 12,5 кг; 0,87 CUFT |
Подключение и конструкция
Входной разъем переменного тока (CN1): JST B5P-VH или эквивалент.
Назначение контактов: 1 — AC/L, 2,4 — нет вывода, 3 — AC/N, 5 — FG.
Межсоединения: корпус JST VHR или эквивалент, клемма JST SVH-21T-P1.1 или эквивалент.
Выходной разъем постоянного тока (CN2): JST B4P-VH или эквивалент.
Назначение контактов: 1,2 — -V; 3,4 — +V.
Межсоединения: корпус JST VHR или эквивалент, клемма JST SVH-21T-P1.1 или эквивалент.
Разъем удаленного включения/выключения (CN3): JST B2B-XH или эквивалент.
Назначение контактов: 1 — RC+; 2 — RC-.
Межсоединения: корпус JST XHP или эквивалент, клемма JST SXH-001T-P0.6 или эквивалент.
Примечание по заземлению: CN1, контакт 5 является защитным заземлением.
Примечания
- Все параметры, не оговоренные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при помощи 12-дюймовой витой пары с параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку, нестабильность по сети и нестабильность по нагрузке.
- Рабочий цикл понижения нагрузки не должен превышать номинальную мощность.
- При испытаниях на ЭМС модуль должен быть установлен на 360 мм × 360 мм металлической пластине толщиной 1 мм; окончательная система должна подтверждать соответствие требованиям ЭМС в составе целевого оборудования.
- Для моделей с вентиляторным охлаждением допускается иная кривая снижения нагрузки; для данной модификации следует использовать указанную в документе кривую снижения нагрузки.
