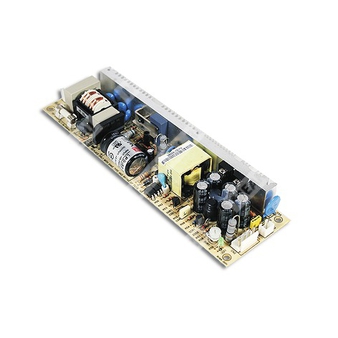

LPS-50-48 - компактный импульсный источник питания 48 В для промышленной автоматики и электронных систем.
LPS-50-48 — одноканальный импульсный источник питания серии LPS-50 с универсальным входом переменного и постоянного тока, предназначенный для питания нагрузок напряжением 48 В в промышленной и электронной аппаратуре.
Расшифровка партномера
| Позиция | Расшифровка |
| LPS | Серия компактных источников питания Mean Well LPS |
| 50 | Номинальная мощность серии 50 Вт |
| 48 | Выходное напряжение 48 В |
Краткое назначение и особенности
Источник питания обеспечивает стабилизированное выходное напряжение 48 В при мощности до 50 Вт, имеет универсальный вход 90–264 В переменного тока или 127–370 В постоянного тока, пассивное охлаждение за счет свободной конвекции, встроенную функцию дистанционного включения/выключения и защиты от перегрузки и перенапряжения.
Особенности
- Универсальный вход переменного тока.
- Работа от сети переменного и постоянного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Компактное низкопрофильное исполнение.
- Встроенное дистанционное включение/выключение.
- Светодиодная индикация включения.
- Испытание на работу при полной нагрузке.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 1,1 А |
| Диапазон регулировки выходного напряжения | 43,2–52,8 В |
| Номинальная мощность | 52,8 Вт |
| Пиковая нагрузка в течение 10 с | 62,4 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, время нарастания | 500 мс, 40 мс при 230 В AC; 500 мс, 40 мс при 115 В AC при полной нагрузке |
| Время удержания | 70 мс при 230 В AC; 12 мс при 115 В AC при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC / 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД тип. | 86% |
| Входной ток тип. | 0,8 А при 230 В AC; 1,2 А при 115 В AC |
| Пусковой ток тип. | 35 А при 230 В AC; 18 А при 115 В AC, холодный старт |
| Ток утечки | <1 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 122–160% от номинальной выходной мощности |
| Алгоритм защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 57,6–67,2 В |
| Алгоритм защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Функции и управление
| Параметр | Значение |
| Дистанционное включение/выключение | RC+/RC-: 0–0,8 В — включение; 4–10 В — выключение |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,04%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; EN61000-6-2 (EN50082-2), тяжелая промышленная степень, критерий A; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3138,2 тыс. ч минимум, Telcordia SR-332 (Bellcore); 491,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 195 × 55 × 23 мм |
| Масса | 0,24 кг |
| Упаковка | 48 шт.; 12,5 кг; 0,87 CUFT |
Подключение
| Разъем | Назначение | Контакты |
| CN1 | Вход переменного тока | 1 — AC/L; 3 — AC/N; 5 — FG; 2, 4 — нет контакта |
| CN2 | Выход постоянного тока | 1, 2 — -V; 3, 4 — +V |
| CN3 | Дистанционное включение/выключение | 1 — RC+; 2 — RC- |
Примечания
- Параметры, не оговоренные отдельно, измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при помощи 12-витковой витой пары длиной 12 дюймов с параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку выходного напряжения, нестабильность по сети и нестабильность по нагрузке.
- Режим работы с циклом нагрузки менее 100% в течение 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, устанавливаемый в составе конечного оборудования.
- Испытания ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм; при ином исполнении конечного изделия требования к ЭМС должны быть подтверждены дополнительно.
- Для корректной работы на высотах свыше 2000 м требуется снижение допустимой температуры окружающей среды.
