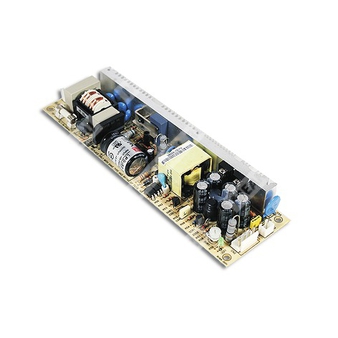

LPS-50-5 - компактный импульсный источник питания 50 Вт с одним выходом для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| LPS | Серия импульсных источников питания с одним выходом |
| 50 | Номинальная мощность класса 50 Вт |
| 5 | Выходное напряжение 5 В |
Краткое описание
MEAN WELL LPS-50-5 представляет собой низкопрофильный AC/DC источник питания с одним выходом, рассчитанный на номинальное выходное напряжение 5 В и мощность до 50 Вт. Изделие предназначено для применения в промышленной и электронной аппаратуре, где требуется компактный, охлаждаемый конвекцией источник питания с широким диапазоном входного напряжения, встроенными защитами и возможностью дистанционного включения/выключения.
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Питание от сети 115/230 В AC.
- Компактное низкопрофильное исполнение, высота 23 мм.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенная защита от короткого замыкания, перегрузки и перенапряжения.
- Дистанционное включение/выключение.
- Светодиодный индикатор наличия питания.
- Испытание на полную нагрузку.
- 2 форм-факторное решение для промышленного монтажа.
Выходные параметры
| Параметр | Значение |
| Постоянное выходное напряжение | 5 В |
| Номинальный выходной ток | 10 А |
| Диапазон регулировки тока | 0 ~ 12 А |
| Номинальная мощность | 50 Вт |
| Пиковая нагрузка 10 с | 60 Вт |
| Пульсации и шум | 50 мВ п-п |
| Диапазон подстройки напряжения | 4,5 ~ 5,5 В |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления, время нарастания | 500 мс, 40 мс при 230 В AC; 500 мс, 40 мс при 115 В AC, при полной нагрузке |
| Время удержания | 70 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД типовое | 81% |
| Потребляемый ток | 1,2 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток | Холодный старт: 18 А при 115 В AC; 35 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 122 ~ 160% от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75 ~ 6,75 В; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
Функциональные характеристики
| Параметр | Значение |
| Дистанционное включение/выключение | RC+/RC-: 0 ~ 0,8 В — включено; 4 ~ 10 В — выключено |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,04%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Стандарты ЭМС по излучению | BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Стандарты ЭМС по помехоустойчивости | EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, критерий A, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 195 × 55 × 23 мм (Д × Ш × В) |
| Масса | 0,24 кг |
| Упаковка | 48 шт.; 12,5 кг; 0,87 CUFT |
| Средняя наработка на отказ | 3138,2 тыс. ч min, Telcordia SR-332 (Bellcore); 491,4 тыс. ч min, MIL-HDBK-217F (25 °C) |
Интерфейсы и подключение
| Разъём | Назначение | Контакты |
| CN1 | Вход переменного тока | 1 — AC/L; 3 — AC/N; 5 — FG; 2, 4 — не задействованы |
| CN2 | Выход постоянного тока | 1, 2 — -V; 3, 4 — +V |
| CN3 | Дистанционное включение/выключение | 1 — RC+; 2 — RC- |
Назначение выводов и конструктивные указания
Входной разъём CN1: JST B5P-VH или эквивалент. Выходной разъём CN2: JST B4P-VH или эквивалент. Разъём дистанционного управления CN3: JST B2B-XH или эквивалент. Силовая часть предусматривает обязательное подключение защитного заземления: контакт 5 разъёма CN1 является защитным заземлением.
Примечания
| № | Содержание |
| 1 | Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на расстоянии 20 МГц полосы измерения с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | Режим перегрузки: допустима работа в течение 3,3 секунды максимум при 100% нагрузки. |
| 5 | Испытания ЭМС выполнены с монтажом изделия на металлической пластине 360 мм × 360 мм толщиной 1 мм; конечное изделие должно подтверждать соответствие собственными испытаниями. |
| 6 | Температурное снижение мощности составляет 3,5% на каждые 1000 м при отсутствии вентиляторов и 5% на каждые 1000 м при использовании вентиляторов для эксплуатации выше 2000 м. |
Дополнительные сведения
Серия LPS-50 представляет собой семейство одноканальных источников питания с моделями на 3,3 В, 5 В, 12 В, 15 В, 24 В и 48 В. Для модели LPS-50-5 в документации приведены как общие параметры серии, так и конкретные значения, относящиеся к выходу 5 В.
