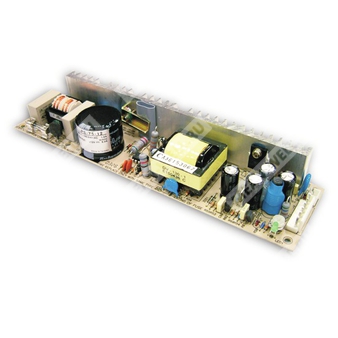

LPS-75-12 - компактный AC/DC источник питания 12 В для промышленной и встроенной электроники.
Общее описание
Компонент LPS-75-12 представляет собой импульсный одновыходной источник питания мощностью 75 Вт серии LPS-75 с универсальным сетевым входом, стабилизированным выходом 12 В и естественным охлаждением за счёт свободной конвекции. Изделие предназначено для применения в промышленной автоматике, электронике управления, измерительных и встроенных системах, где требуется компактный и надёжный AC/DC преобразователь с защитами по перегрузке и перенапряжению, а также возможностью дистанционного включения/выключения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPS | Серия источников питания Mean Well LPS |
| 75 | Номинальная мощность серии: 75 Вт |
| 12 | Номинальное выходное напряжение: 12 В |
Особенности
- Универсальный вход переменного тока с широким диапазоном сетевого напряжения.
- Выходное напряжение 12 В с регулировкой в пределах, указанных производителем.
- Один выход.
- Естественное охлаждение свободной конвекцией.
- Управление удалённым включением/выключением.
- Светодиодная индикация включения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Испытание на 100% полной нагрузки.
Основные параметры
| Параметр | Значение |
| Тип изделия | Импульсный одновыходной источник питания |
| Серия | LPS-75 |
| Модель | LPS-75-12 |
| Выходное напряжение | 12 В |
| Номинальный ток | 6,2 А |
| Диапазон тока | 0 … 6,8 А |
| Номинальная мощность | 74,4 Вт |
| Пиковая мощность в течение 10 с | 81,6 Вт |
Выход
| Параметр | Значение |
| Диапазон подстройки выходного напряжения | 11 … 13,5 В |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±2,0% |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Время установления, время нарастания | 200 мс, 35 мс / 230 ВAC; 200 мс, 35 мс / 115 ВAC при полной нагрузке |
| Время удержания | 60 мс / 230 ВAC; 12 мс / 115 ВAC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 … 264 ВAC; 127 … 370 ВDC |
| Диапазон частоты | 47 … 63 Гц |
| КПД типовой | 80% |
| Входной ток типовой | 1,9 А / 115 ВAC; 1,1 А / 230 ВAC |
| Пусковой ток типовой | Холодный старт: 18 А / 115 ВAC; 36 А / 230 ВAC |
| Ток утечки | < 1 мА / 240 ВAC |
Защита
| Параметр | Значение |
| Перегрузка | 115 … 150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Hiccup mode, автоматическое восстановление после устранения аварийного режима |
| Перенапряжение | 13,8 … 16,2 В |
| Тип защиты при перенапряжении | Hiccup mode, автоматическое восстановление после устранения аварийного режима |
Функции
| Параметр | Значение |
| Удалённое включение/выключение | RC+/RC-: 0 … 0,8 В — включение; 4 … 10 В — выключение |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 … +70 °C |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура хранения и влажность | -20 … +85 °C, 10 … 95% RH |
| Температурный коэффициент | ±0,04% / °C (0 … 50 °C) |
| Вибрация | 10 … 500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВAC; I/P-FG: 2 кВAC; O/P-FG: 0,5 кВAC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 ВDC / 25 °C / 70% RH |
Нормы безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55035; EN61000-6-2 (EN50082-2), heavy industry level; BS EN/… criteria A; EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3180,0 тыс. часов минимум по Telcordia SR-332 (Bellcore); 608,7 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 222 × 55 × 30 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 48 шт. / 15,6 кг / 1,23 CUFT |
Подключение
| Разъём | Назначение | Контакты |
| CN1 | Вход переменного тока | 1 — AC/L; 3 — AC/N; 5 — FG; 2, 4 — нет контакта |
| CN2 | Выход постоянного тока | 1, 2, 3 — -V; 4, 5, 6 — +V |
| CN3 | Удалённое управление | 1 — RC+; 2 — RC- |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной ёмкости 0,1 мкФ и 47 мкФ, подключённых параллельно.
- Допуск включает установку, нестабильность по сети и нестабильность по нагрузке.
- Рабочий цикл продолжительностью 20 секунд при максимуме мощности не должен превышать номинальную мощность. Средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; испытания ЭМС выполняются при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм с минимальной длиной заземляющего проводника.
- При эксплуатации без вентилятора допустимая температура окружающей среды снижается для высоких высот; для высот выше 2000 м необходимо учитывать соответствующее снижение.
