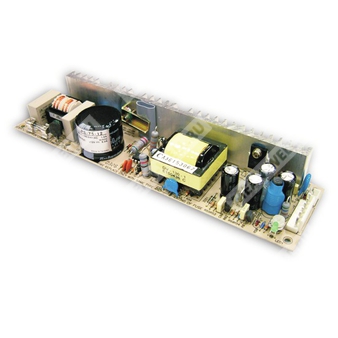

LPS-75-15 - компактный AC/DC источник питания 75 Вт с одним выходом 15 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPS | Серия источников питания Mean Well LPS |
| 75 | Номинальная мощность 75 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Назначение и особенности
LPS-75-15 представляет собой импульсный источник питания переменного/постоянного тока с одним стабилизированным выходом 15 В. Изделие предназначено для питания промышленной электронной аппаратуры, средств автоматики, измерительных и телекоммуникационных устройств, а также других нагрузок, требующих компактного и надежного источника постоянного напряжения.
Источник выполнен по схеме с естественным охлаждением, имеет встроенные защиты от перегрузки и перенапряжения, а также вход удаленного включения/выключения. Конструкция рассчитана на монтаж в составе оборудования и обеспечивает работу в широком диапазоне сетевого напряжения.
Характеристики серии
- Универсальный вход переменного тока и поддержка полного диапазона сетевого напряжения.
- Компактное исполнение с открытой конструкцией.
- Охлаждение за счет свободной конвекции.
- Управление ШИМ и стабилизированный выход.
- Встроенный дистанционный вход включения/выключения.
- Светодиодная индикация включения.
- Испытание на 100% полной нагрузке в процессе прогрева.
- Промышленное применение.
Выходные параметры
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0 … 5,5 А |
| Номинальная мощность | 75 Вт |
| Пиковая нагрузка в течение 10 с | 82,5 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон регулировки выходного напряжения | 13,5 … 16,5 В |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, время нарастания | 200 мс, 35 мс при 230 В переменного тока; 200 мс, 35 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 60 мс при 230 В переменного тока; 12 мс при 115 В переменного тока, при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 90 … 264 В переменного тока; 127 … 370 В постоянного тока |
| Диапазон входной частоты | 47 … 63 Гц |
| КПД типовое | 81% |
| Входной ток типовой | 1,9 А при 115 В переменного тока; 1,1 А при 230 В переменного тока |
| Пусковой ток типовой | 18 А при холодном старте, 115 В переменного тока; 36 А при холодном старте, 230 В переменного тока |
| Ток утечки | < 1 мА при 240 В переменного тока |
Защиты
| Перегрузка | 115 … 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 17,25 … 20,25 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Функциональные входы
| Удаленное включение/выключение | RC+ / RC-: 0 … 0,8 В — включение; 4 … 10 В — выключение |
Условия эксплуатации
| Рабочая температура | -20 … +70 °C |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура и влажность хранения | -20 … +85 °C, 10 … 95% RH |
| Температурный коэффициент | ±0,04%/°C в диапазоне 0 … 50 °C |
| Вибрация | 10 … 500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное выдерживаемое напряжение | Вход–выход: 3 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035, EN61000-6-2, критерий A, EAC TP TC 020 |
Надежность, размеры и упаковка
| MTBF | 3180,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 608,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 222 × 55 × 30 мм |
| Масса | 0,3 кг |
| Упаковка | 48 шт.; 15,6 кг; 1,23 куб. фута |
Разъемы и подключение
Входной разъем CN1: JST B5P-VH или эквивалент
| Контакт | Назначение |
| 1 | AC/L |
| 2, 4 | Нет контакта |
| 3 | AC/N |
| 5 | FG |
Выходной разъем CN2: JST B6P-VH или эквивалент
| Контакт | Назначение |
| 1, 2, 3 | -V |
| 4, 5, 6 | +V |
Разъем дистанционного управления CN3: JST B2B-XH или эквивалент
| Контакт | Назначение |
| 1 | RC+ |
| 2 | RC- |
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуски включают установку, стабилизацию по сети и по нагрузке.
- Нагрузочный режим 133% кратковременно в течение 20 секунд. Средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие; испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм с соблюдением требуемых условий заземления.
- Для работы на высоте выше 2000 м при естественной конвекции и выше 5000 м при принудительном обдуве требуется снижение параметров.
