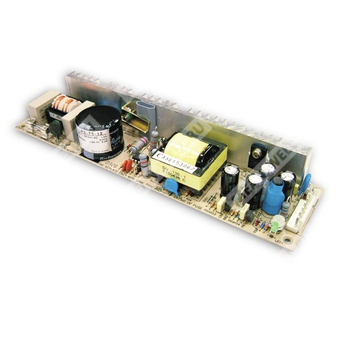

LPS-75-5 - компактный AC/DC источник питания на 75 Вт с одним выходом 5 В для промышленной электроники и автоматизации.
Расшифровка партномера
| Позиция в обозначении | Значение |
| LPS | Серия источников питания Mean Well LPS |
| 75 | Номинальная мощность 75 Вт |
| 5 | Выходное напряжение 5 В |
Краткое назначение и особенности
Импульсный источник питания с одним выходом, предназначенный для питания нагрузок постоянного тока от сети переменного или постоянного тока. Выполнен в компактном исполнении, рассчитан на установку в промышленную аппаратуру, системы управления и другие устройства, где требуется стабилизированное напряжение 5 В.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Поддержка входа постоянного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции.
- ШИМ-управление и стабилизированный выход.
- Компактные габариты.
- Встроенное дистанционное включение/выключение.
- Светодиодная индикация наличия питания.
- Испытание на 100% полной нагрузки.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 15 А |
| Диапазон регулировки тока | 0 … 16,5 А |
| Номинальная мощность | 75 Вт |
| Пиковая мощность на 10 с | 82,5 Вт |
| Пульсации и шум | 80 мВ п-п |
| Диапазон подстройки выходного напряжения | 4,75 … 5,5 В |
| Точность установки выходного напряжения | ±3,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90 … 264 В AC |
| Диапазон входного напряжения постоянного тока | 127 … 370 В DC |
| Диапазон частоты | 47 … 63 Гц |
| КПД, тип. | 77% |
| Потребляемый ток, тип. | 1,9 А при 115 В AC / 1,1 А при 230 В AC |
| Пусковой ток, тип. | 18 А при 115 В AC / 36 А при 230 В AC, холодный старт |
| Ток утечки | <1 мА при 240 В AC |
| Время удержания | 60 мс при 230 В AC / 12 мс при 115 В AC, при полной нагрузке |
| Время запуска и нарастания | 200 мс, 35 мс при 230 В AC / 200 мс, 35 мс при 115 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 115 … 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75 … 6,75 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Функция дистанционного включения/выключения
| Параметр | Значение |
| Контакты | RC+ / RC- |
| Включение | 0 … 0,8 В |
| Выключение | 4 … 10 В |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 … +70 °C |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура и влажность хранения | -20 … +85 °C, 10 … 95% RH |
| Температурный коэффициент | ±0,04%/°C в диапазоне 0 … 50 °C |
| Вибрация | 10 … 500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение между входом и выходом | 3 кВ AC |
| Испытательное напряжение между входом и корпусом/землёй | 2 кВ AC |
| Испытательное напряжение между выходом и корпусом/землёй | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность
| Параметр | Значение |
| MTBF | 3180,0 тыс. часов минимум по Telcordia SR-332 (Bellcore); 608,7 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры и масса
| Параметр | Значение |
| Размеры | 222 × 55 × 30 мм (Д × Ш × В) |
| Масса | 0,3 кг |
| Упаковка | 48 шт. / 15,6 кг / 1,23 куб. фута |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035, EN61000-6-2, criteria A, EAC TP TC 020 |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по сети и регулирование по нагрузке.
- Режим работы с 33,3% циклом заполнения в течение каждых 30 секунд; средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, предназначенный для встраивания в конечное изделие.
- Испытания на ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм; окончательное изделие должно быть перепроверено на соответствие требованиям ЭМС.
- Рабочая температура с понижением характеристик для моделей без вентилятора: от 35 °C до 1000 м над уровнем моря, а для моделей с вентилятором: от 5 °C до 1000 м над уровнем моря, при работе на высоте более 2000 м (6500 футов) требуется снижение характеристик.
