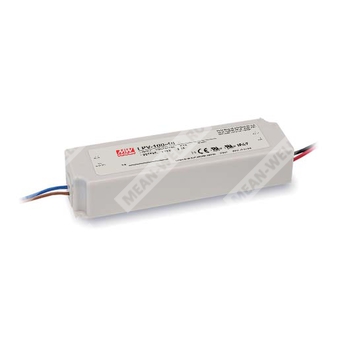

LPV-100-12 - герметичный импульсный источник питания 12 В для промышленной и светотехнической аппаратуры.
Назначение
LPV-100-12 представляет собой однофазный AC/DC источник питания с одним выходом, предназначенный для питания нагрузки постоянным напряжением 12 В при номинальной мощности до 102 Вт. Изделие выполнено в полностью залитом корпусе с уровнем защиты IP67, рассчитано на работу в условиях повышенной влажности и запылённости, а также подходит для наружного применения без прямого солнечного излучения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPV | Серия источников питания MEAN WELL LPV |
| 100 | Номинальная мощность серии: 100 Вт |
| 12 | Выходное напряжение: 12 В |
Основные особенности
- Стабилизация выходного напряжения.
- Универсальный диапазон входного переменного напряжения.
- Полностью герметизированное исполнение с классом защиты IP67.
- Выдерживает импульс перенапряжения 300 В переменного тока в течение 5 секунд.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Полностью изолированный пластиковый корпус.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% полной нагрузки.
- Низкая стоимость при высокой надёжности.
- Подходит для светотехнических изделий и оборудования, включая LED-декор и рекламные устройства.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В постоянного тока |
| Номинальный ток | 8,5 А |
| Диапазон тока | 0 ~ 8,5 А |
| Номинальная мощность | 102 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±2,0% |
| Время установки, нарастания | 2000 мс, 25 мс / 230 В AC; 2000 мс, 25 мс / 115 В AC |
| Время удержания | 14 мс / 115 В AC при полной нагрузке; 50 мс / 230 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД типовое | 85% |
| Входной ток | 2,2 А / 115 В AC; 1,2 А / 230 В AC |
| Пусковой ток | 75 А, холодный старт, twidth = 700 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
Защиты
| Защита | Уставка / режим |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 13,8 ~ 16,2 В; тип защиты — отключение выходного напряжения с последующим повторным включением питания для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибростойкость | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам безопасности и ЭМС
| Направление | Соответствие |
| Безопасность | UL8750, CSA C22.2 No. 250.13-12, UL879, CSA C22.2 No.207-M89, BIS IS15885, EAC TP TC 004, IP67, IEC62368-1, BS EN/EN62368-1 |
| Эмиссия | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A (≤80% нагрузки), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035, уровень light industry, EAC TP TC 020 |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 4497,1 тыс. часов минимум по Telcordia SR-332 (Bellcore) |
| Средняя наработка на отказ | 681,6 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Габаритные и упаковочные данные
| Параметр | Значение |
| Размеры | 190 × 52 × 37 мм (Д × Ш × В) |
| Масса | 0,61 кг |
| Упаковка | 20 шт.; 13,2 кг; 0,57 CUFT |
Механические данные
| Параметр | Значение |
| Исполнение | Полностью залитый корпус, уровень защиты IP67 |
| Подключение входа | AC/N (синий), AC/L (коричневый) |
| Подключение выхода | +V (красный), -V (чёрный) |
| Рекомендуемое направление монтажа | Горизонтальное |
| Длина проводов | 300 ± 10 мм |
| Сечение входных проводов | UL 1015 18AWG |
| Сечение выходных проводов | UL 1015 14AWG |
| Толщина корпуса | 37 мм |
Примечания
1. Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконечной конденсаторной цепью 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает в себя допуск установки, нестабильность по линии и нестабильность по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать статические характеристики для уточнения.
5. Источник питания рассматривается как компонент, работающий в составе конечного изделия. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие директиве ЭМС на уровне готового изделия.
6. Время установки измеряется при первом холодном включении. Повторное включение и выключение питания может увеличить это время.
7. Пригоден для применения в помещениях или вне помещений без прямого солнечного излучения.
8. При высоте установки более 2000 м следует учитывать температурное снижение: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
9. Для изделий, поставляемых на американские рынки, возможна поставка без логотипов TUV/BIS/CCC.
10. Для применения и требований к установке функции водозащиты следует обращаться к руководству пользователя.
