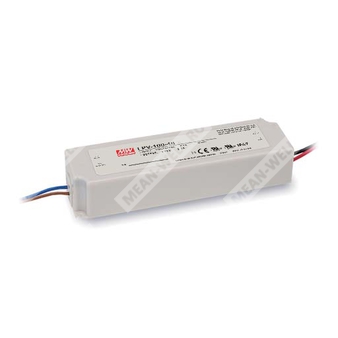

LPV-100-15 - герметичный источник питания 100 Вт с одним стабилизированным выходом 15 В для промышленной и светотехнической аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPV | Серия источников питания MEAN WELL LPV |
| 100 | Номинальная мощность 100 Вт |
| 15 | Выходное напряжение 15 В |
Назначение и особенности
LPV-100-15 представляет собой одно-выходной импульсный источник питания с постоянным выходным напряжением, предназначенный для применения в светотехнических установках, LED-устройствах и другой аппаратуре, где требуется герметичное исполнение и работа от универсальной сети переменного тока.
- Постоянное выходное напряжение.
- Универсальный вход переменного тока с полным диапазоном.
- Полностью залитое исполнение с уровнем защиты IP67.
- Устойчивость к импульсному перенапряжению входа 300 В AC в течение 5 секунд.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Полностью изолированный пластиковый корпус.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание при 100% полной нагрузке.
- Подходит для светодиодной аппаратуры и бытовых/промышленных устройств, связанных с LED-применениями.
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный выходной ток | 6,7 А |
| Диапазон тока | 0 ~ 6,7 А |
| Номинальная мощность | 100,5 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±2,0% |
| Время установки, время нарастания | 2000 мс, 25 мс / 230 В AC; 2000 мс, 25 мс / 115 В AC |
| Время удержания | 14 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, типовое значение | 87% |
| Входной ток | 2,2 А / 115 В AC; 1,2 А / 230 В AC |
| Пусковой ток, типовой | 75 А, cold start, twidth = 700 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Переход в режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 17,25 ~ 20,25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 °C (с учетом кривой снижения нагрузки) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12, UL879, CSA C22.2 No.207-M89, BIS IS15885, EAC TP TC 004, IP67, IEC62368-1, BS EN/EN62368-1 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A (≤80% load), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; light industry level; EAC TP TC 020 |
Прочее
| Параметр | Значение |
| MTBF | 4497,1 тыс. ч мин. по Telcordia SR-332 (Bellcore); 681,6 тыс. ч мин. по MIL-HDBK-217F (25 °C) |
| Габариты | 190 × 52 × 37 мм (Д × Ш × В) |
| Масса | 0,61 кг |
| Упаковка | 20 шт. / 13,2 кг / 0,57 CUFT |
| Исполнение | IP67 |
| Схема охлаждения | Свободная конвекция воздуха |
| Частота преобразования | 65 кГц |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать статические характеристики.
- Источник питания рассматривается как компонент, применяемый совместно с конечным оборудованием; из-за влияния полной установки ЭМС конечного изделия должна быть подтверждена повторно.
- Время установки измеряется при первом холодном запуске. Повторные включения и выключения могут увеличивать время установки.
- Подходит для применения внутри помещений или вне помещений без прямого солнечного излучения.
- Для высот более 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Для изделий, поставляемых из регионов Америки, могут отсутствовать знаки TUV/BIS/CCC.
- Перед применением следует изучить руководство пользователя для рекомендаций по монтажу и обеспечению функции водонепроницаемости IP.
- Изделие не предназначено для применения в качестве светодиодного светильника в ЕС и Китае; для таких применений рекомендованы серии LPF/NPF/XLG/XLC/XLN.
- R-41027766 (завод GZ) — только для 12 В и 24 В; R-62002178 (завод ID) — для 5 В ~ 48 В.
- Максимальное число источников питания на автоматическом выключателе 16 А: 2 устройства при автомате типа B или 3 устройства при автомате типа C при 230 В AC.
