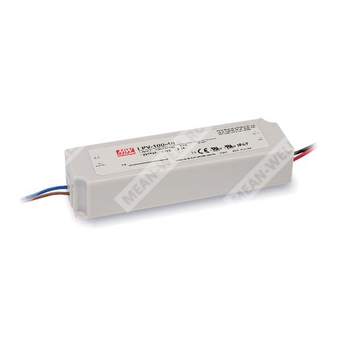

LPV-100-24 - герметизированный источник питания 24 В постоянного тока для промышленной и светотехнической аппаратуры.
Краткое описание
LPV-100-24 — одно выходной импульсный источник питания мощностью 100 Вт с постоянным выходным напряжением 24 В, предназначенный для питания светотехнических изделий, аппаратов и прочего оборудования, требующего стабилизированного напряжения постоянного тока. Выполнен в полностью герметизированном пластиковом корпусе со степенью защиты IP67 и охлаждением за счет свободной конвекции воздуха.
Расшифровка партномера
| LPV | Серия источников питания MEAN WELL LPV |
| 100 | Номинальная мощность серии: 100 Вт |
| 24 | Номинальное выходное напряжение: 24 В |
Особенности
- Стабилизация напряжения на выходе.
- Универсальный вход переменного тока с полным диапазоном.
- Полностью герметизированное исполнение со степенью защиты IP67.
- Допустимый импульсный вход 300 В переменного тока в течение 5 секунд.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Полностью изолированный пластиковый корпус.
- Охлаждение естественной конвекцией воздуха.
- Испытание на 100% полную нагрузку.
- Подходит для светотехнической аппаратуры и бытовых устройств, в том числе для LED-декорации и рекламных конструкций.
- Двухлетний срок гарантии.
Область применения
Источники питания серии LPV-100 предназначены для оборудования, работающего от стабилизированного постоянного напряжения, включая светодиодные светильники, декоративную и рекламную светотехнику, а также иные совместимые устройства и приборы.
Основные параметры
| Модель | LPV-100-24 |
| Тип изделия | Одно выходной источник питания со стабилизацией напряжения |
| Номинальная мощность | 100.8 Вт |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 4.2 А |
| Диапазон выходного тока | 0 ~ 4.2 А |
Выход
| Выходное напряжение | 24 В |
| Номинальный ток | 4.2 А |
| Диапазон тока | 0 ~ 4.2 А |
| Номинальная мощность | 100.8 Вт |
| Размах пульсаций и шума | 150 мВ пик-пик |
| Допуск выходного напряжения | ±5.0% |
| Регулирование по линии | ±1.0% |
| Регулирование по нагрузке | ±2.0% |
| Время установки, нарастания | 2000 мс, 25 мс / 230 В переменного тока; 2000 мс, 25 мс / 115 В переменного тока |
| Время удержания | 14 мс / 115 В переменного тока при полной нагрузке |
Вход
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД | 88% |
| Потребляемый ток | 2.2 А / 115 В переменного тока; 1.2 А / 230 В переменного тока |
| Пусковой ток | Холодный запуск: 75 А, длительность импульса 700 мкс, измерено при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | 0.25 мА / 240 В переменного тока |
Защита
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Импульсный режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 27.6 ~ 32.4 В |
| Тип защиты при перенапряжении | Выходное напряжение отключается с последующим повторным включением для восстановления |
Условия эксплуатации
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибростойкость | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и безопасность
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12, UL879, CSA C22.2 No.207-M89, BIS IS15885, EAC TP TC 004, IP67, IEC62368-1, BS EN/EN62368-1 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A (при нагрузке ≤80%), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Надежность
| MTBF | 4497.1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 681.6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и исполнение
| Габариты | 190 × 52 × 37 мм (длина × ширина × высота) |
| Конструкция | Полностью изолированный пластиковый корпус |
| Степень защиты | IP67 |
| Охлаждение | Естественная конвекция воздуха |
Подключение
| Входные провода | AC/N (синий), AC/L (коричневый) |
| Выходные провода | +V (красный), -V (черный) |
| Сечение выходных проводов | UL 1015 14AWG |
| Сечение входных проводов | UL 1015 18AWG |
| Длина проводов | 300 ± 10 мм |
| Отверстия для монтажа | 2 × Ø4.5 мм |
Механические данные
| Тип корпуса | LPC-100A |
| Рекомендуемое направление монтажа | Горизонтальное |
| Максимальная температура корпуса | Указана как T case |
Упаковка
| Масса | 0.61 кг |
| Количество в упаковке | 20 шт. |
| Масса упаковки | 13.2 кг |
| Объем упаковки | 0.57 куб. фута |
Примечания
- Если отдельно не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0.1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; подробности приведены на статической характеристике.
- Длина времени установки измеряется при первом холодном запуске; циклическое включение и выключение может увеличивать время установки.
- Изделие предназначено для внутреннего применения или наружного применения без прямого солнечного излучения.
- Для высоты эксплуатации более 2000 м требуется температурное снижение мощности: 3.5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Для применения в светотехнических изделиях и при установке функции IP-влагозащиты следует руководствоваться руководством пользователя.
- Изделие не предназначено для применения в светильниках в ЕС и Китае; для таких применений рекомендуется серия LPF/NPF/XLG/XLC/XLN.
- R-41027766 относится к заводу GZ только для 12 В и 24 В; R-62002178 относится к заводу ID для 5 В–48 В.
- Максимальное количество источников питания на автоматическом выключателе 16 А: 2 устройства при типе B или 3 устройства при типе C при 230 В переменного тока.
