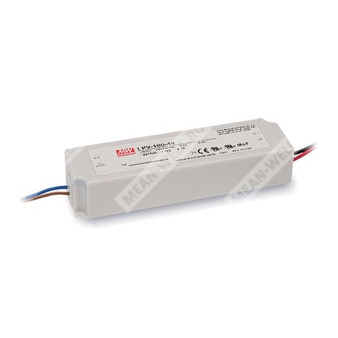

LPV-100-36 - герметичный импульсный источник питания 100 Вт для промышленного и светотехнического оборудования.
LPV-100-36 — одновыходовой импульсный источник питания постоянного напряжения мощностью 100 Вт, предназначенный для питания светодиодных и других нагрузок, требующих стабильного выходного напряжения 36 В. Изделие выполнено в полностью герметизированном корпусе с уровнем защиты IP67, рассчитано на работу от универсальной сети переменного тока и обладает встроенными защитами от короткого замыкания, перегрузки и перенапряжения.
Расшифровка партномера
| Позиция | Расшифровка |
| LPV | Серия источников питания Mean Well LPV |
| 100 | Номинальная мощность 100 Вт |
| 36 | Выходное напряжение 36 В |
Основные особенности
- Стабилизация выходного напряжения.
- Универсальный диапазон входного напряжения переменного тока.
- Полная герметизация с уровнем защиты IP67.
- Устойчивость к импульсному входному напряжению 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полная электрическая изоляция в пластиковом корпусе.
- Охлаждение за счёт естественной конвекции.
- Испытание на 100% полной нагрузке.
- Подходит для светодиодных светильников и другого оборудования.
- Соответствует требованиям к электромагнитной совместимости для промышленного применения.
Выход
| Параметр | Значение |
| Выходное напряжение | 36 В |
| Номинальный ток | 2,8 А |
| Диапазон тока | 0 ~ 2,8 А |
| Номинальная мощность | 100,8 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установления, время нарастания | 2000 мс, 25 мс при 230 В AC; 2000 мс, 25 мс при 115 В AC |
| Время удержания | 14 мс при 115 В AC, полная нагрузка |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД типовой | 88% |
| Входной ток | 2,2 А при 115 В AC; 1,2 А при 230 В AC |
| Пусковой ток типовой | Холодный старт 75 А, twidth = 700 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 41,4 ~ 48,6 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
Изоляция и электрическая прочность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25℃ / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25 ~ +70℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12, UL879, CSA C22.2 No.207-M89, BIS IS15885, EAC TP TC 004, IP67, IEC62368-1, BS EN/EN62368-1 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A (≤80% load), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; light industry level; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 4497,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 681,6 тыс. ч минимум по MIL-HDBK-217F (25℃) |
| Габаритные размеры | 190 × 52 × 37 мм (Д × Ш × В) |
| Масса | 0,61 кг |
| Упаковка | 20 шт.; 13,2 кг; 0,57 куб. фута |
Подключение
| Провод входа переменного тока | UL 1015, 18 AWG |
| Провод выхода | UL 1015, 14 AWG |
| Длина проводов | 300 ± 10 мм |
| Цвет входных проводов | AC/N — синий, AC/L — коричневый |
| Цвет выходных проводов | +V — красный, -V — чёрный |
| Крепёжные отверстия | 2 × ø4,5 мм |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃.
- Пульсации и шум измеряются на частоте полосы пропускания 20 МГц с использованием скрученной пары длиной 12" и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Изделие является компонентом, предназначенным для работы в составе конечного оборудования; электромагнитная совместимость зависит от полной установки, поэтому конечный изготовитель должен повторно подтвердить соответствие EMC для конечного изделия.
- Время установления измеряется при первом холодном запуске; циклическое включение/выключение может увеличивать это время.
- Изделие предназначено для внутреннего применения или для наружного применения без прямого воздействия солнечного света.
- Для моделей без вентилятора при высоте эксплуатации выше 2000 м снижение температуры окружающей среды составляет 3,5℃ на 1000 м.
- Для изделий, поставляемых из регионов Америки, может отсутствовать маркировка TUV/BIS/CCC.
- Перед использованием необходимо ознакомиться с руководством пользователя в части применения и требований к водозащите.
- Изделие не предназначено для применения в светодиодных светильниках в ЕС и Китае; в этих регионах рекомендуются серии LPF/NPF/XLG/XLC/XLN.
- R-41027766 (GZ factory) — только для 12 В и 24 В; R-62002178 (ID factory) — для 5 В ~ 48 В.
