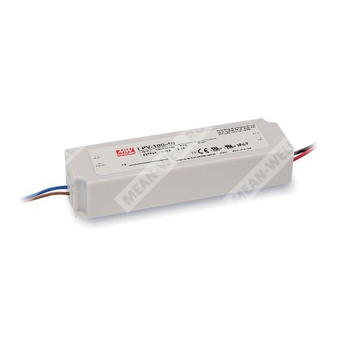

LPV-100-48
LPV-100-48 - герметичный импульсный источник питания 48 В мощностью 100 Вт для промышленной и светотехнической аппаратуры.
LPV-100-48 — одно выходной AC/DC источник питания с постоянным напряжением, выполненный в полностью герметизированном исполнении с классом защиты IP67. Предназначен для питания оборудования, где требуется стабильное напряжение 48 В при мощности до 100,8 Вт, с питанием от универсальной сети переменного тока или источника постоянного тока.
Расшифровка партномера
| LPV | Серия источников питания MEAN WELL LPV |
| 100 | Номинальная мощность 100 Вт |
| 48 | Выходное напряжение 48 В |
Основные особенности
- Источник питания с постоянным напряжением.
- Универсальный вход переменного тока с полным диапазоном.
- Полностью герметизированное исполнение с уровнем защиты IP67.
- Допустимый импульс перенапряжения на входе 300 В AC в течение 5 секунд.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Полностью изолированный пластиковый корпус.
- Охлаждение естественной конвекцией без вентилятора.
- 100% испытание при полной нагрузке.
- Низкая стоимость, высокая надёжность.
- Подходит для светотехнической и аппаратной техники, включая светодиодные декоративные и рекламные устройства.
Выходные параметры
| Параметр | Значение для LPV-100-48 |
| Выходное напряжение постоянного тока | 48 В |
| Номинальный выходной ток | 2,1 А |
| Диапазон выходного тока | 0 ~ 2,1 А |
| Номинальная выходная мощность | 100,8 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск выходного напряжения | ±6,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±1,0% |
| Время установления, время нарастания | 2000 мс, 25 мс при 230 В AC; 2000 мс, 25 мс при 115 В AC |
| Время удержания | 14 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение для LPV-100-48 |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД, тип. | 89% |
| Входной ток | 2,2 А при 115 В AC; 1,2 А при 230 В AC |
| Пусковой ток, тип. | 75 А, холодный старт, длительность импульса 700 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
| Максимальное число блоков питания на автомате 16 А | 2 шт. для автомата типа B; 3 шт. для автомата типа C при 230 В AC |
Защитные параметры
| Параметр | Значение для LPV-100-48 |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 55,2 ~ 64,8 В |
| Тип защиты при перенапряжении | Отключение выходного напряжения, восстановление после повторной подачи питания |
Эксплуатационные условия
| Параметр | Значение для LPV-100-48 |
| Рабочая температура | -25 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение для LPV-100-48 |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ AC |
| Сопротивление изоляции | Более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12, UL879, CSA C22.2 No.207-M89, BIS IS15885, EAC TP TC 004, IP67, IEC62368-1, BS EN/EN62368-1 |
| Стандарты электромагнитной совместимости | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A (≤80% нагрузки), BS EN/EN61000-3-3, EAC TP TC 020 |
| Иммунитет ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
| Степень защиты | IP67 |
Надёжность, габариты и упаковка
| Параметр | Значение для LPV-100-48 |
| MTBF | 4497,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 681,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 190 × 52 × 37 мм (Д × Ш × В) |
| Масса | 0,61 кг |
| Упаковка | 20 шт.; 13,2 кг; 0,57 куб. фута |
Подключение и конструктив
| Параметр | Значение для LPV-100-48 |
| Провод входа | UL 1015 18AWG |
| Провод выхода | UL 1015 14AWG |
| Длина проводов | 300 ±10 мм с каждой стороны |
| Корпус | Полностью изолированный пластиковый корпус |
| Охлаждение | Естественная конвекция воздуха |
| Рекомендуемое направление монтажа | Горизонтальное |
| Температура корпуса | T case: максимальная температура корпуса |
Примечания
1. Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать статические характеристики.
5. Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного изделия обязан повторно подтвердить соответствие директиве по ЭМС на готовом изделии.
6. Время установки измеряется при первом холодном старте. Повторное включение и выключение может увеличить это время.
7. Подходит для внутреннего применения или наружного применения без прямого солнечного света.
8. При высоте эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
9. Для изделий, поставляемых на рынки Америки, маркировка TUV/BIS/CCC может отсутствовать.
10. Для применения и замечаний по установке функции водозащиты IP следует обращаться к руководству пользователя.
11. Данное изделие не предназначено для применения в светодиодных светильниках в ЕС и Китае; для таких применений рекомендованы серии LPF/NPF/XLG/XLC/XLN.
12. R-41027766 (завод GZ) — только для 12 В и 24 В; R-62002178 (завод ID) — для 5 В ~ 48 В.
