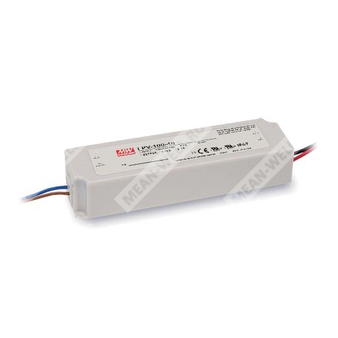

LPV-100-5
LPV-100-5 - герметичный источник питания 100 Вт с одним выходом 5 В для промышленной и светотехнической аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| LPV | Серия герметичных источников питания MEAN WELL |
| 100 | Номинальная мощность 100 Вт |
| 5 | Выходное напряжение 5 В постоянного тока |
Назначение
LPV-100-5 представляет собой импульсный источник питания с одним стабилизированным выходом 5 В постоянного тока, предназначенный для питания светодиодной, рекламной и другой аппаратуры, а также оборудования, работающего в составе конечной системы.
Особенности
- Стабилизация выходного напряжения.
- Универсальный вход переменного тока с полным диапазоном.
- Полная герметизация, степень защиты IP67.
- Допустимый импульсный перенапряженный вход 300 В переменного тока в течение 5 секунд.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью изолированный пластиковый корпус.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание при 100% полной нагрузке.
- Низкая стоимость при высокой надежности.
- Подходит для светодиодных светильников и устройств, включая декоративную и рекламную подсветку.
Выходные характеристики
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 12 А |
| Диапазон выходного тока | 0 ~ 12 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 80 мВ пик-пик |
| Допуск по выходному напряжению | ±8,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±6,0% |
| Время установки, время нарастания | 2000 мс, 25 мс / 230 В AC; 2000 мс, 25 мс / 115 В AC |
| Время удержания | 50 мс / 230 В AC; 14 мс / 115 В AC при полной нагрузке |
Входные характеристики
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 80% |
| Входной ток | 2,2 А / 115 В AC; 1,2 А / 230 В AC |
| Пусковой ток | 75 А, холодный старт, длительность импульса 700 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
Параметры электробезопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No 250.13-12, UL879, CSA C22.2 No.207-M89, BIS IS15885, EAC TP TC 004, IP67, IEC62368-1, BS EN/EN62368-1 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A (≤80% нагрузки), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -25 ~ +70 ℃ (с учетом кривой дерating) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 4497,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 681,6 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
| Габариты | 190 × 52 × 37 мм (Д × Ш × В) |
| Масса | 0,61 кг |
| Упаковка | 20 шт.; 13,2 кг / 0,57 куб. фута |
Механические данные и подключение
| Параметр | Значение |
| Корпус | Полностью изолированный пластиковый |
| Способ охлаждения | Свободная конвекция воздуха |
| Ввод сети | AC/L (коричневый), AC/N (синий) |
| Выход | +V (красный), -V (черный) |
| Провод входа | UL 1015 18AWG |
| Провод выхода | UL 1015 14AWG |
| Длина проводов | 300 ±10 мм |
| Толщина корпуса | 37 мм |
| Крепежные отверстия | 2 × Ø4,5 мм |
| Рекомендуемое положение монтажа | Горизонтальное |
Графические характеристики
| Параметр | Значение |
| Частота преобразования | 65 кГц |
| Кривая дерейтинг | Снижение нагрузки при повышении температуры окружающей среды |
| Статическая характеристика | Работа в диапазоне входного напряжения 90 ~ 264 В AC с обеспечением требуемой нагрузки |
Примечания
1. Все параметры, специально не оговоренные, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
2. Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ, включенными параллельно.
3. Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
4. При низком входном напряжении может потребоваться дерейтинг. Следует учитывать статические характеристики.
5. Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие директиве ЭМС для всей системы.
6. Время установки измеряется при первом холодном запуске. Включение и выключение источника питания может увеличить время установки.
7. Пригоден для внутреннего применения или для наружной установки без прямого солнечного излучения.
8. Снижение допустимой температуры окружающей среды при высоте выше 2000 м: 3,5 ℃/1000 м для моделей без вентилятора и 5 ℃/1000 м для моделей с вентилятором.
9. Изделия, поставляемые из регионов Америки, могут не иметь знаков TUV/BIS/CCC.
10. Для применения и особенностей монтажа функции влагозащиты IP необходимо обращаться к руководству пользователя перед эксплуатацией.
11. Данное изделие не предназначено для применения в светотехнических светильниках в ЕС и Китае; для таких применений рекомендованы серии LPF/NPF/XLG/XLC/XLN.
12. Указания по сертификации: R-41027766 (завод GZ) только для 12 В и 24 В; R-62002178 (завод ID) для 5 В ~ 48 В.
