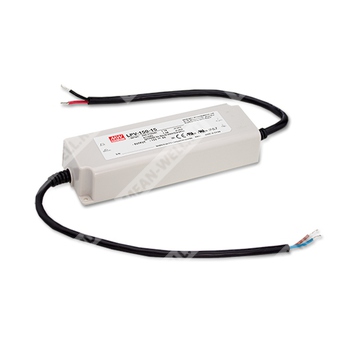

LPV-150-12 — герметичный импульсный источник питания 150 Вт для светодиодных нагрузок с выходом 12 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| LPV | Серия источников питания Mean Well LPV |
| 150 | Номинальная мощность 150 Вт |
| 12 | Выходное напряжение 12 В |
Назначение
LPV-150-12 представляет собой одноканальный источник питания постоянного напряжения класса II в полностью герметичном исполнении IP67, предназначенный для светодиодного освещения и светодиодных указателей, а также для связанных светодиодных устройств.
Особенности и области применения
Особенности:
- Источник постоянного напряжения.
- Вход 180–305 В переменного тока для серии LPV-150.
- Полностью залитое исполнение с уровнем защиты IP67.
- Класс II, без защитного заземления.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью изолированный пластиковый корпус.
- Безвентиляторное исполнение, охлаждение за счет свободной конвекции воздуха.
- 100% испытание на прогон под полной нагрузкой.
- Низкая стоимость, высокая надежность.
- Включен в UL Sign Component Manual (SAM).
- Тип HL для применения в светильниках класса I, Division 2, опасные зоны.
Области применения:
- Светодиодные светильники и осветительные устройства.
- Светодиодные декоративные изделия.
- Рекламные и информационные устройства на светодиодах.
Описание
LPV-150-12 относится к серии LPV-150 и представляет собой источник питания мощностью 150 Вт с одним выходом. Модель предназначена для применения в светодиодных системах освещения и в светодиодных движущихся вывесках. Серия выполнена по схеме постоянного напряжения. Для серии LPV-150 доступны модели с выходным напряжением 12 В, 15 В, 24 В, 36 В и 48 В; для LPVL-150 предусмотрены 12 В и 24 В.
Корпус соответствует требованиям UL 94V-0 по трудногорючему пластику. Конструкция полностью герметизирована и рассчитана на использование во влажных и наружных условиях без прямого солнечного излучения. Охлаждение осуществляется естественной конвекцией, что исключает применение вентилятора.
Таблица параметров
Выход
| Параметр | Значение для LPV-150-12 |
| Выходное напряжение постоянного тока | 12 В |
| Номинальный выходной ток | 10 А |
| Диапазон выходного тока | 0–10 А |
| Номинальная мощность | 120 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Диапазон подстройки напряжения | 13,5–18 В |
Вход
| Параметр | Значение для LPV-150-12 |
| Диапазон входного напряжения | 180–305 В переменного тока; 254–431 В постоянного тока |
| Частота входной сети | 47–63 Гц |
| Входной ток | 1,7 А при 230 В AC; 1,5 А при 277 В AC |
| Пусковой ток | 60 А, холодный старт, длительность 900 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
| КПД типовой | 87% |
| Время запуска, нарастания | 500 мс, 50 мс при 230 В AC |
| Время удержания | 18 мс при 230 В AC, полный нагрузочный режим |
Защита
| Параметр | Значение для LPV-150-12 |
| Перегрузка | 110–150% от номинальной выходной мощности |
| Режим защиты при перегрузке | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,5–18 В |
| Режим защиты при перенапряжении | Выключение выходного напряжения, повторное включение для восстановления |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −25…+65 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P–O/P: 3 кВ AC |
| Сопротивление изоляции | I/P–O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и стандарты безопасности
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12, UL879, CSA C22.2 No.207-M89, BIS IS15885, EAC TP TC 004, IP67, IEC62368-1, BS EN/EN62368-1 |
| Излучаемые помехи | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A (≤80% нагрузки), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3361,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 191 × 63 × 37,5 мм (Д × Ш × В) |
| Масса | 0,79 кг |
| Упаковка | 20 шт.; 17 кг; 0,98 куб. фута |
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой которой служит параллельное соединение конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение выходной мощности; см. статические характеристики.
- Источник питания рассматривается как компонент, который будет работать совместно с конечным изделием. Поскольку ЭМС зависит от полной установки, производитель конечного изделия должен повторно подтвердить соответствие директиве ЭМС для всей системы.
- Время запуска измеряется при первом холодном старте. Последующие включения и выключения могут увеличивать время запуска.
- Предназначен для использования в помещении или на открытом воздухе без прямого солнечного облучения.
- Снижение допустимой температуры окружающей среды при высоте эксплуатации выше 2000 м: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Перед применением и монтажом по водозащитному исполнению следует обращаться к руководству пользователя.
- Изделие не предназначено для применения в светодиодных светильниках в ЕС и Китае; для этих применений рекомендованы серии LPF/NPF/XLG/XLC/XLN.
