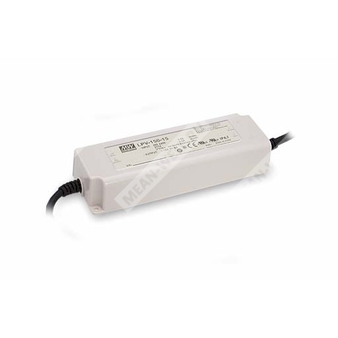

LPV-150-15 - герметичный импульсный источник питания 150 Вт с одним выходом для светодиодных нагрузок.
LPV-150-15 — одно выходной источник питания постоянного напряжения мощностью 150 Вт, предназначенный для светодиодного освещения и светодиодных бегущих/информационных систем. Изделие выполнено в полностью герметизированном пластиковом корпусе со степенью защиты IP67, рассчитано на эксплуатацию в сухих, влажных и мокрых зонах, а также относится к классу II и не требует защитного заземления.
Назначение и особенности
- Источник питания постоянного напряжения для светодиодных светильников и светодиодных устройств.
- Входное напряжение сети переменного тока 90–132 В для исполнения LPVL-150.
- Полностью герметизированное исполнение с уровнем защиты IP67.
- Корпус из полностью изолированного пластика.
- Бескулерное исполнение, охлаждение за счёт свободной конвекции воздуха.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Исполнение типа HL для применения в светильниках класса I, division 2 в опасных зонах для серии LPVL-150.
- Низкая стоимость при высокой надёжности.
- Проверка на 100% полную нагрузку в режиме burn-in.
- Наличие листинга в UL Sign Component Manual (SAM).
- Двухлетний гарантийный срок не приводится.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| LPV |
Серия источников питания с герметичным исполнением для светодиодных применений |
| 150 |
Номинальная мощность 150 Вт |
| 15 |
Выходное напряжение 15 В |
Описание
Серия LPV-150 и LPVL-150 представляет собой источники питания с одним выходом мощностью 150 Вт, специально разработанные для применения в светодиодном освещении и светодиодных бегущих строках/информационных табло. Конструкция относится к классу II и выполнена в корпусе из UL 94V-0 стойкого к воспламенению пластика. Степень защиты IP67 позволяет использовать изделия в сухих, влажных и мокрых местах. Серия выполнена по схеме стабилизации напряжения. Для LPV-150 доступны исполнения на 12 В, 15 В, 24 В, 36 В и 48 В, а для LPVL-150 — на 12 В и 24 В.
Вход
| Параметр |
Значение для LPV-150-15 |
| Диапазон входного напряжения |
180–305 В переменного тока; 254–431 В постоянного тока |
| Диапазон частоты сети |
47–63 Гц |
| Потребляемый ток |
1,7 А при 230 В переменного тока; 1,5 А при 277 В переменного тока |
| Пусковой ток |
60 А, cold start, длительность импульса 900 мкс, измерение при 50% Ipeak, при 230 В переменного тока |
| Ток утечки |
0,25 мА при 240 В переменного тока |
| Максимальное число источников питания в цепи 16 А |
2 устройства при автомате типа B; 3 устройства при автомате типа C при 230 В переменного тока |
Выход
| Параметр |
Значение для LPV-150-15 |
| Выходное напряжение |
15 В постоянного тока |
| Номинальный выходной ток |
8 А |
| Диапазон выходного тока |
0–8 А |
| Номинальная мощность |
120 Вт |
| Пульсации и шум |
200 мВ пик-пик |
| Допуск выходного напряжения |
±5,0% |
| Линейная стабилизация |
±1,0% |
| Стабилизация по нагрузке |
±2,0% |
| Настройка, время нарастания |
500 мс, 50 мс при 230 В переменного тока; 500 мс, 50 мс при 277 В переменного тока |
| Время удержания |
18 мс при 230 В переменного тока при полной нагрузке; 20 мс при 277 В переменного тока при полной нагрузке |
| Диапазон регулировки защиты от перенапряжения |
17–25 В |
| Защита от перегрузки |
110–150% от номинальной выходной мощности |
| Тип восстановления после перегрузки |
Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
Отключение выходного напряжения с последующим повторным включением для восстановления |
| Защита от перегрева |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Параметры регулирования и температурная стабильность
| Параметр |
Значение для LPV-150-15 |
| Коэффициент температурного дрейфа |
±0,03%/°C |
| Диапазон температур, к которому относится коэффициент |
0–40 °C для LPV-150-12,15 и LPVL-150-12,24; 0–50 °C для LPV-150-24,36,48 |
| КПД типовой |
88% |
Защита и электробезопасность
| Параметр |
Значение для LPV-150-15 |
| Защита от короткого замыкания |
Есть, с автоматическим восстановлением после устранения аварии |
| Защита от перегрузки |
110–150% от номинальной мощности, режим hiccup |
| Защита от перенапряжения |
17–25 В, отключение выходного напряжения и повторный запуск |
| Защита от перегрева |
Автоматическое восстановление после снижения температуры |
| Испытательное напряжение изоляции |
Вход–выход: 3 кВ переменного тока |
| Сопротивление изоляции |
Более 100 МОм при 500 В постоянного тока и 25 °C / 70% RH |
| Класс защиты |
Класс II, без PE |
Условия эксплуатации
| Параметр |
Значение для LPV-150-15 |
| Рабочая температура |
-25…+65 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-40…+80 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C |
| Вибростойкость |
10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рекомендуемая высота эксплуатации |
Для высот выше 2000 м необходима температурная дерейтинговая поправка 3,5 °C/1000 м для безвентиляторных моделей |
| Условия применения |
Для использования внутри помещений или снаружи без прямого солнечного света |
Электромагнитная совместимость
| Параметр |
Значение для LPV-150-15 |
| Излучаемые помехи |
Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2 класс A при нагрузке ≤80%, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035, уровень light industry, EAC TP TC 020 |
| Примечание по ЭМС |
ЭМС-показатели зависят от конечной установки; производитель конечного оборудования должен повторно подтвердить соответствие директивам ЭМС для полной установки |
Надёжность, масса, габариты и упаковка
| Параметр |
Значение для LPV-150-15 |
| MTBF |
3361,2 тыс. часов минимум по Telcordia SR-332 (Bellcore); 391,9 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
191 × 63 × 37,5 мм (Д × Ш × В) |
| Масса |
0,79 кг |
| Упаковка |
20 шт. / 17 кг / 0,98 куб. фут. |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C; для исполнения LPVL — при 115 В переменного тока.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой служит параллельное соединение конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; необходимо учитывать статические характеристики.
- Источник питания рассматривается как компонент, работающий в составе конечного изделия. Поскольку ЭМС зависит от полной установки, производитель конечного изделия должен заново подтвердить соответствие ЭМС для готового оборудования.
- Время установки измерено при первом холодном запуске; включение и выключение источника питания может увеличить это время.
- Подходит для применения внутри помещений или вне помещений без прямого солнечного света.
- При высоте эксплуатации выше 2000 м требуется снижение допустимой температуры окружающей среды: на 3,5 °C/1000 м для безвентиляторных моделей и на 5 °C/1000 м для моделей с вентилятором.
- Перед использованием следует ознакомиться с руководством пользователя, особенно в части требований к монтажу и обеспечению водозащиты IP.
- Данное изделие не предназначено для применения в светодиодных светильниках в ЕС и Китае; для таких применений рекомендованы серии LPF/NPF/XLG/XLC/XLN.
Исполнение LPV-150-15: 15 В, 8 А, 120 Вт, герметичный источник питания постоянного напряжения для светодиодных систем.
