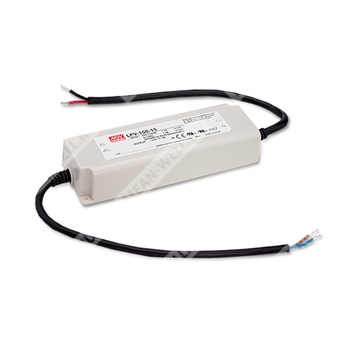

LPV-150-24 - герметичный источник питания постоянного напряжения 24 В для светодиодных нагрузок.
Назначение и применение
LPV-150-24 — это импульсный источник питания с одним выходом мощностью 150 Вт, предназначенный для светодиодного освещения и светодиодных информационных/рекламных устройств. Модель относится к классу II, выполнена в полностью залитом корпусе с уровнем защиты IP67 и рассчитана на работу в сухих, влажных и мокрых условиях эксплуатации.
Краткая расшифровка обозначения
| Элемент обозначения | Расшифровка |
|---|
| LPV | Серия источников питания Mean Well LPV |
| 150 | Номинальная мощность серии: 150 Вт |
| 24 | Выходное напряжение: 24 В постоянного тока |
Особенности
- Стабилизированное выходное напряжение.
- Входное напряжение сети переменного тока 180–305 В для серии LPV-150.
- Полная герметизация, степень защиты оболочки IP67.
- Класс II, без защитного заземления (без FG).
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью изолированный пластиковый корпус.
- Безвентиляторное исполнение, охлаждение за счет свободной конвекции воздуха.
- Испытание под полной нагрузкой 100%.
- Низкая стоимость при высокой надежности.
- Внесен в UL Sign Component Manual (SAM).
- Исполнение типа “HL” для применения в светильниках класса I, Division 2 для опасных зон (квалифицированных) — для LPVL-150.
Применение
Подходит для светодиодных светильников и светодиодных устройств, включая LED Decoration и рекламные табло/устройства.
Описание
LPV-150 и LPVL-150 представляют собой 150-ваттные источники питания с одним выходом, специально предназначенные для светодиодного освещения и светодиодных движущихся табло. Серия выполнена как источник питания класса II, размещена в UL 94V-0 огнестойком пластиковом корпусе. Конструкция с защитой IP67 позволяет использовать изделие в сухих, влажных и мокрых местах. Серия работает в режиме постоянного напряжения. Для LPV-150 доступны исполнения на 12, 15, 24, 36 и 48 В, а для LPVL-150 — на 12 и 24 В.
Расшифровка режимов и исполнения серии
| Обозначение | Значение |
|---|
| Пустое поле в коде | Диапазон входного напряжения 180–305 В AC |
| L | Диапазон входного напряжения 90–132 В AC |
Параметры выхода
| Параметр | Значение для LPV-150-24 |
|---|
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 6,3 А |
| Диапазон выходного тока | 0–6,3 А |
| Номинальная мощность | 151,2 Вт |
| Пульсации и шум | 200 мВп-п |
| Допуск выходного напряжения | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, время нарастания | 500 мс, 50 мс / 230 В AC; 500 мс, 50 мс / 277 В AC |
| Время удержания | 18 мс / 230 В AC |
| Диапазон регулировки напряжения | 27–35 В |
Параметры входа
| Параметр | Значение для LPV-150-24 |
|---|
| Входное напряжение | 180–305 В AC; 254–431 В DC |
| Диапазон входной частоты | 47–63 Гц |
| КПД | 89% |
| Входной ток | 1,7 А / 230 В AC; 1,5 А / 277 В AC |
| Пусковой ток | 60 А, длительность 900 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| Максимальное количество БП на автомате 16 А | 2 шт. при автоматическом выключателе типа B / 3 шт. при автоматическом выключателе типа C, при 230 В AC |
Защиты
| Защита | Реализация |
|---|
| Перегрузка | 110–150% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27–35 В; отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные параметры
| Параметр | Значение |
|---|
| Рабочая температура | −25…+65 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A (≤80% load), BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
| Безопасность | UL8750, CSA C22.2 No. 250.13-12, UL879, CSA C22.2 No. 207-M89, BIS IS15885 (для LPV-150-12,24 только), EAC TP TC 004, IP67, IEC62368-1, BS EN/EN62368-1 |
МТBF, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 3361,2 тыс. часов минимум по Telcordia SR-332 (Bellcore); 391,9 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 191 × 63 × 37,5 мм (Д × Ш × В) |
| Масса | 0,79 кг |
| Упаковка | 20 шт.; 17 кг; 0,98 куб. фута |
Механические данные
| Параметр | Значение |
|---|
| Исполнение корпуса | Полностью изолированный пластиковый корпус |
| Охлаждение | Свободная конвекция воздуха, без вентилятора |
| Рекомендуемое направление монтажа | Горизонтальное |
| Тип проводов входа | SJTW 18AWG |
| Тип проводов выхода | SJTW 14AWG |
| Входные провода | AC/N (синий), AC/L (коричневый) |
| Выходные провода | +V (красный), −V (черный) |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC (115 В AC для LPVL), номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Источник питания рассматривается как компонент, работающий в составе конечного изделия. Поскольку ЭМС зависит от полной установки, производитель конечного изделия должен повторно подтвердить соответствие директивам ЭМС для завершенной системы.
- Время установки измеряется при первом холодном запуске. Повторное включение и выключение может увеличить это время.
- Подходит для применения внутри помещений или вне помещений без прямого воздействия солнечного света.
- Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Перед применением необходимо ознакомиться с руководством пользователя, особенно по вопросам монтажа и водозащиты.
- Данный продукт не предназначен для применения в светильниках светодиодного освещения в ЕС и Китае; в ЕС и Китае рекомендуется серия LPF/NPF/XLG/XLC/XLN.
