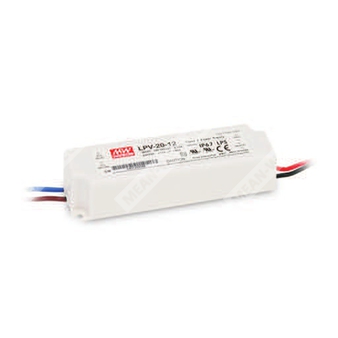

LPV-20-15
LPV-20-15 - герметичный источник питания 15 В для промышленной электроники и светотехнических устройств.
Назначение и краткое описание
LPV-20-15 — одно выходной импульсный источник питания с постоянным напряжением, предназначенный для питания нагрузок на 15 В постоянного тока. Изделие рассчитано на универсальный сетевой вход, имеет полностью герметизированное исполнение с классом защиты IP67, а также функции защиты от перегрузки и перенапряжения. Охлаждение реализовано за счёт свободной конвекции воздуха.
Расшифровка партномера
| Обозначение | Расшифровка |
| LPV | Серия источников питания Mean Well для постоянного напряжения, герметичное исполнение |
| 20 | Номинальная мощность серии — 20 Вт |
| 15 | Выходное напряжение — 15 В |
Основные особенности
- Схема с постоянным выходным напряжением.
- Универсальный диапазон входного переменного напряжения.
- Устойчивость к импульсу 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией воздуха.
- Компактное исполнение.
- Полностью герметизированное исполнение с классом защиты IP67.
- Полностью изолированный пластиковый корпус.
- Источник питания класса II, без защитного заземления.
- Соответствие требованиям LPS.
- Подходит для светодиодных светильников и оборудования, например для декоративной и рекламной светотехники.
- Испытание на 100% нагрузке в режиме burn-in.
- Высокая надёжность при низкой стоимости.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 1,33 А |
| Диапазон тока | 0 ~ 1,33 А |
| Номинальная мощность | 20 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±5,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±2,0% |
| Уставка перенапряжения | 17,5 ~ 21 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД тип. | 83% |
| Потребляемый ток тип. | 0,55 А при 115 В AC; 0,35 А при 230 В AC |
| Пусковой ток тип. | Холодный старт 70 А, длительность импульса 215 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
Защитные функции
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 17,5 ~ 21 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C (с учётом кривой температурного дерейтирования) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибростойкость | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Временные характеристики
| Параметр | Значение |
| Время запуска и нарастания | 500 мс, 20 мс / 230 В AC; 500 мс, 20 мс / 115 В AC при полной нагрузке |
| Время удержания | 50 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Соответствие требованиям по безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL879, UL1310, CSA C22.2 No. 207-M89, CAN/CSA C22.2 No. 223-M91, IEC/BS EN/EN 62368-1, IS 15885(Part2/Sec13) (Примечание 12), EAC TP TC 004, IP67 approved |
| ЭМС излучение | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, уровень для лёгкой промышленности, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 6025,8 тыс. ч минимум, Telcordia SR-332 (Bellcore); 786,5 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 118 × 35 × 26 мм (Д × Ш × В) |
| Исполнение корпуса | Полностью герметизированный пластиковый корпус, IP67 |
| Рекомендуемое направление монтажа | Горизонтальное |
| Выводы переменного входа | AC/N (синий), AC/L (коричневый), провод UL1015 18AWG, длина 600 ± 30 мм |
| Выходные выводы | +V (красный), -V (чёрный), провод UL1015 18AWG, длина 600 ± 30 мм |
| Кейс | Case No. 972A |
Упаковка
| Параметр | Значение |
| Масса изделия | 0,20 кг |
| Количество в упаковке | 60 шт. |
| Масса упаковки | 13,3 кг |
| Объём упаковки | 0,74 CUFT |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает уставку, нестабильность по сети и нестабильность по нагрузке.
4. При пониженном входном напряжении может потребоваться дерейтинг. Необходимо учитывать статические характеристики.
5. Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, изготовитель конечного оборудования должен повторно подтвердить соответствие Директиве по ЭМС на уровне полной системы.
6. Время запуска измеряется при первом холодном включении. Повторное включение и выключение может увеличить время запуска.
7. Допускается применение в помещении либо вне помещения без прямого солнечного света. Не допускается погружение в воду более чем на 30 минут.
8. Температурный дерейтинг по высоте над уровнем моря выше 2000 м составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
9. Изделия, поставляемые из регионов Америки, могут не иметь логотипов TUV/BIS/CCC; для уточнения следует обращаться в MEAN WELL.
10. Перед использованием следует изучить руководство по установке и меры предосторожности по влагозащите.
11. Данное изделие не предназначено для светодиодных осветительных приборов в ЕС и Китае; для таких применений рекомендуется применять серии LPF/NPF/XLG/XLC/XLN.
12. Изделия, поставляемые из регионов Китая, могут не иметь логотипа BIS; для уточнения следует обращаться в MEAN WELL.
