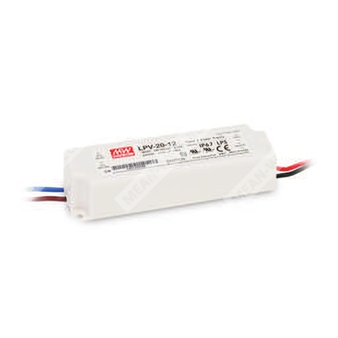

LPV-20-24
LPV-20-24 - герметичный источник питания 24 В для промышленной и светотехнической аппаратуры.
Назначение: одновыводной импульсный источник питания с постоянным напряжением, предназначенный для питания светодиодных и иных совместимых нагрузок, где требуется стабильное напряжение 24 В при мощности до 20,2 Вт.
Расшифровка партномера
| Обозначение серии | LPV | Герметичный импульсный источник питания серии LPV |
| Номинальная мощность | 20 | 20 Вт |
| Выходное напряжение | 24 | 24 В постоянного тока |
Ключевые особенности
- Источник питания с постоянным напряжением.
- Универсальный вход переменного тока с полным диапазоном.
- Выдерживает импульсный перегрузочный вход 300 В переменного тока в течение 5 секунд.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Компактное исполнение.
- Полная герметизация с уровнем защиты IP67.
- Полностью изолированный пластиковый корпус.
- Устройство класса II, без защитного заземления.
- Соответствует требованиям LPS.
- Подходит для светодиодных светильников и аппаратуры, например декоративной или рекламной светотехники.
- Полная нагрузка и испытание на прогрев до отгрузки.
- Низкая стоимость и высокая надёжность.
Выход
| Выходное напряжение | 24 В |
| Номинальный ток | 0,84 А |
| Диапазон тока | 0 ~ 0,84 А |
| Номинальная мощность | 20,2 Вт |
| Пульсации и шум | 150 мВп-п |
| Допуск по напряжению | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, время нарастания | 500 мс, 20 мс / 230 В переменного тока; 500 мс, 20 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 50 мс / 230 В переменного тока; 16 мс / 115 В переменного тока при полной нагрузке |
Вход
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 83% тип. |
| Входной ток | 0,55 А / 115 В переменного тока; 0,35 А / 230 В переменного тока |
| Пусковой ток | 70 А тип., холодный старт, длительность импульса 215 мкс, измерено при 50% Ipeak, при 230 В переменного тока |
| Ток утечки | 0,25 мА / 240 В переменного тока |
| Максимальное число источников питания на автоматическом выключателе 16 А | 8 шт. при характеристике B; 14 шт. при характеристике C при 230 В переменного тока |
Защита
| Перегрузка | 110 ~ 150% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 28 ~ 32 В; тип защиты: отключение выходного напряжения, ограничение стабилитроном |
Эксплуатационные условия
| Рабочая температура | -30 ~ +70 °C (см. кривую снижения мощности) |
| Рабочая влажность | 20 ~ 90% относительной влажности, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Стандарты безопасности | UL879, UL1310, CSA C22.2 No. 207-M89, CAN/CSA C22.2 No. 223-M91, IEC/BS EN/EN 62368-1, IS 15885(Part2/Sec13), EAC TP TC 004, IP67 approved |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствует BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствует BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Габариты, масса, надёжность
| Габаритные размеры | 118 × 35 × 26 мм |
| Масса | 0,20 кг |
| Упаковка | 60 шт.; 13,3 кг; 0,74 куб. фута |
| Средняя наработка на отказ | 6025,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 786,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
1. Все параметры, специально не оговорённые иначе, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки. Дополнительные сведения приведены в статических характеристиках.
5. Источник питания рассматривается как компонент, работающий в составе конечного изделия; поскольку ЭМС зависит от полной установки, производитель конечного изделия обязан повторно подтвердить соответствие ЭМС для всей сборки.
6. Время установки измеряется при первом холодном запуске. Повторное включение и выключение источника может увеличить время установки.
7. Допускается применение внутри помещений или вне помещений без прямого солнечного света. Не допускается погружение в воду более чем на 30 минут.
8. Для моделей без вентилятора температурное снижение мощности на высотах выше 2000 м составляет 3,5 °C на 1000 м.
9. У изделий, поставляемых для рынков Америки, могут отсутствовать знаки TUV/BIS/CCC.
10. Перед применением следует ознакомиться с руководством пользователя по вопросам установки и влагозащитного исполнения.
11. Изделие не предназначено для применения в светодиодных светильниках в ЕС и Китае; для таких применений рекомендуются серии LPF/NPF/XLG/XLC/XLN.
12. У изделий, поставляемых из Китая, может отсутствовать знак BIS.
Механическое исполнение
| Исполнение | Герметичный корпус, заливка компаундом, степень защиты IP67 |
| Выводы | Вход: UL1015 18AWG, синий и коричневый, длина 600±30 мм |
| Выводы | Выход: UL1015 18AWG, красный и чёрный, длина 600±30 мм |
| Рекомендуемое направление монтажа | Горизонтальное |
| Максимальная температура корпуса | T case |
| Корпус | Case No. 972A |
